Zacisk aparatowy izolowany, z lewostronnym pinem SR50L 1xAl/Cu 6-50mm2 690V MAC1055A10 | MAC1055A10 Morek

Opis i Kluczowe Cechy

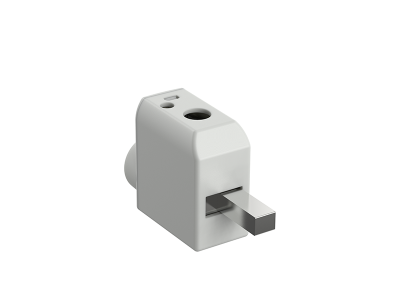

Zacisk aparatowy SR50L MAC1055A10 (symbol 10.55) to rozwiązanie do redukcji przekroju przewodów Cu i Al w aparaturze modułowej, wyłącznikach, sterownikach oraz innych urządzeniach elektrycznych. Wyposażony w lewostronny pin ułatwiający identyfikację kierunku montażu. Przeznaczony do pracy w instalacjach o napięciu do 690V, z zakresem zacisku 6–50mm² dla aluminium i miedzi. Izolowana część z ognioodpornego poliamidu oraz ocynowane aluminium w budowie elementów nośnych zapewniają trwałość i bezpieczeństwo połączenia.

• Zakres zacisku 6–50mm²: Umożliwia łączenie przewodów aluminiowych i miedzianych w szerokim zakresie przekrojów – elastyczność doboru dla różnych instalacji.
• Lewostronny pin: Ułatwia prawidłową identyfikację i montaż, minimalizując ryzyko błędów podczas instalacji.
• Materiał: ocynowane aluminium + poliamid: Odporność na korozję i wysoką temperaturę, zapewniająca długotrwałą stabilność mechaniczną i elektryczną.
• Stopień ochrony IP20: Ochrona przed kontaktem palców oraz ciał stałych o średnicy >12,5mm – bezpieczny w szafach rozdzielczych i sterowniczych.
• Napięcie znamionowe 690V: Przeznaczony do stosowania w instalacjach niskiego i średniego napięcia, zgodnie z wymaganiami aparatury modułowej.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich dotyczących aparatury modułowej i złączek zaciskowych. Posiada oznaczenie CE oraz deklarację zgodności z dyrektywami bezpieczeństwa niskonapięciowego (LVD) i kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Zacisk SR50L MAC1055A10 dedykowany jest do redukcji przekroju przewodów w miejscach, gdzie konieczne jest połączenie kabli Cu i Al w aparaturze elektrycznej o wysokim napięciu znamionowym.

• Redukcja przekroju przewodów zasilających w rozdzielnicach niskiego napięcia (do 690V).
• Łączenie przewodów Cu i Al w szafach sterowniczych i sterownikach PLC.
• Zastosowania w aparaturze modułowej, wyłącznikach nadprądowych i stycznikach.
• Instalacje przemysłowe wymagające redukcji przekroju ze względu na ograniczenia gabarytowe lub specyfikę aparatury.

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przed montażem należy usunąć izolację z przewodu na odpowiednią długość (zgodnie z dokumentacją), upewnić się, że przewód mieści się w zakresie zacisku (6–50mm²). Zacisk dokręcać kluczem dynamometrycznym z zalecanym momentem (dane producenta w dokumentacji technicznej). Unikać nadmiernego dokręcania, aby nie uszkodzić gwintu. Po montażu sprawdzić stabilność połączenia i brak luzów.

FAQ

• Czy zacisk może być stosowany do przewodów o przekroju poniżej 6mm²? Nie – minimalny zalecany przekrój to 6mm², co zapewnia odpowiednią siłę docisku i stabilność połączenia.
• Jaki moment dokręcania należy zastosować? Dokładny moment nie został określony w danych produktu – należy sprawdzić dokumentację techniczną danego urządzenia lub zalecenia producenta aparatury.
• Czy zacisk nadaje się do instalacji zewnętrznych? Stopień ochrony IP20 nie zapewnia ochrony przed wilgocią. Przeznaczony wyłącznie do suchych pomieszczeń wewnętrznych.
