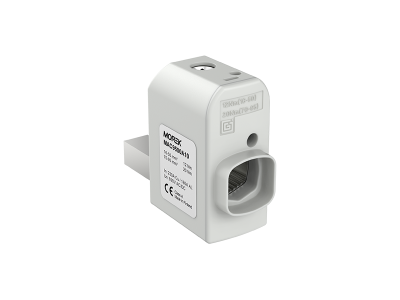

Zacisk aparatowy izolowany SR95 1xAl/Cu 16-95mm2 690V MAC9500A10 | MAC9500A10 Morek

Opis i Kluczowe Cechy

Zacisk aparatowy izolowany SR95 (symbol MAC9500A10) to profesjonalne złącze redukcyjne przeznaczone do łączania przewodów aluminiowych (Al) i miedzianych (Cu) w obwodach o maksymalnym napięciu 690V. Wykonany z ocynowanego aluminium, co gwarantuje wysoką odporność na korozję, natomiast izolowana część z ogniotrwałego poliamidu zapewnia bezpieczeństwo przeciwpożarowe. Zacisk dedykowany do współpracy z wyłącznikami, sterownikami i innymi aparatami modułowymi.

• Zakres przekrojów 16-95mm²: Umożliwia łączenie zarówno przewodów miedzianych, jak i aluminiowych o dużych średnicach, typowych dla instalacji przemysłowych.
• Materiał: ocynowane aluminium + ogniotrwały poliamid: Wysoka odporność na korozję i działanie czynników zewnętrznych oraz ochrona przeciwpożarowa dzięki izolacji z tworzywa samogasnącego.
• Napięcie znamionowe 690V: Przystosowany do pracy w układach średniego i wysokiego napięcia, zgodnie z wymaganiami przemysłowymi.
• Stopień ochrony IP20: Zabezpieczenie przed dotknięciem części pod napięciem, bez ochrony przed wilgocią.
• Złącze redukcyjne 1xAl/Cu: Umożliwia bezpośrednie łączenie przewodów o różnych materiałach i przekrojach bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Zacisk SR95 spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego i ochrony przeciwpożarowej. Wyroby posiadają oznaczenie CE, a ich konstrukcja jest zgodna z dyrektywami Unii Europejskiej oraz standardami VDE.

Zastosowanie

Zaciski aparatowe SR95 znajdują zastosowanie w instalacjach przemysłowych, maszynowych oraz rozdzielniach, gdzie wymagane jest połączenie przewodów aluminiowych i miedzianych o dużych przekrojach. Idealnie sprawdzają się w układach zasilających.

• Redukcja przekroju przewodów Cu/Al na wejściu do wyłączników, styczników i innych aparatów modułowych.
• Łączenie przewodów o różnych materiałach w szafach sterowniczych i rozdzielnicach niskiego/niskiego napięcia.
• Instalacje przemysłowe i maszynowe wymagające niezawodnych połączeń o wysokiej odporności na korozję.
• Modernizacje istniejących instalacji, gdzie konieczne jest dostosowanie przekrojów przewodów do aktualnych wymagań.

Wskazówki Montażowe

Montaż zacisku powinien zostać wykonany przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Przewody należy oczyścić z izolacji, a następnie wprowadzić do zacisku zgodnie z oznaczeniami. Dokręcanie śruby należy przeprowadzić z odpowiednim momentem obrotowym (zgodnie z dokumentacją producenta), aby zapewnić pewne połączenie bez uszkodzenia przewodu. Zaleca się stosowanie odpowiednich narzędzi dynamometrycznych. Po montażu należy sprawdzić stabilność połączenia i brak luzów.

FAQ

• Czy zacisk SR95 nadaje się do przewodów o przekroju poniżej 16mm²? Nie – zakres zastosowania obejmuje wyłącznie przewody o przekrojach 16-95mm². Dla mniejszych średnic należy wybrać odpowiedni zacisk z mniejszego zakresu.
• Jakie narzędzie jest potrzebne do montażu? Zalecane jest użycie klucza dynamometrycznego do precyzyjnego dokręcenia śruby z wymaganym momentem obrotowym (wartość nie podana w danych – należy sprawdzić w dokumentacji produktu).
• Czy zacisk można stosować w instalacjach zewnętrznych? Stopień ochrony IP20 oznacza brak odporności na wilgoć i warunki atmosferyczne. Zacisk przeznaczony jest wyłącznie do stosowania wewnątrz suchych pomieszczeń.
