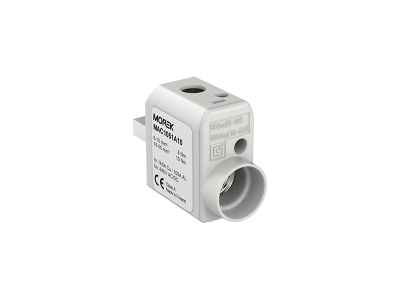

Zacisk aparatowy izolowany SR50M 1xAl/Cu 6-50mm2+gniazdo pomoarowe, 690V | MAC1051A10 Morek

Opis i Kluczowe Cechy

Zacisk aparatowy SR50M (symbol MAC1051A10) to izolowany element połączeniowy dedykowany do łączenia przewodów aluminiowych i miedzianych o przekrojach od 6 mm² do 50 mm². Posiada zintegrowane gniazdo pomiarowe, umożliwiające łatwą kontrolę parametrów obwodu bez konieczności demontażu połączenia. Wytrzymałość napięciowa do 690V sprawia, że zacisk nadaje się do zastosowań w rozdzielnicach niskiego i średniego napięcia, spełniając wymagania instalacji przemysłowych i energetycznych.

• Izolacja z tworzywa samogasnącego: Zapewnia ochronę przeciwporażeniową i minimalizuje ryzyko zwarć podczas montażu. Materiał wolny od halogenów gwarantuje bezpieczeństwo pożarowe.
• Przeznaczony do Al/Cu 6-50mm²: Uniwersalne zastosowanie – łączy zarówno przewody aluminiowe, jak i miedziane o odpowiednich zakresach przekrojów bez konieczności stosowania adapterów.
• Gniazdo pomiarowe: Umożliwia szybkie i bezpieczne przeprowadzanie pomiarów napięcia, prądu lub rezystancji w punkcie połączenia bez konieczności demontażu zacisku.
• Wytrzymałość napięciowa 690V: Odpowiedni do instalacji w układach o podwyższonym napięciu, w tym w sieciach przemysłowych i energetycznych.
• Mocowanie śrubowe: Zapewnia pewne i trwałe połączenie, odporne na drgania i wibracje występujące w instalacjach przemysłowych.

Zgodność z Normami

Zacisk spełnia wymagania norm europejskich oraz międzynarodowych dla aparatury łączeniowej i połączeniowej. Przeznaczony do stosowania w instalacjach zgodnych z normami PN-EN 60947-7-1 oraz PN-EN 50395. Posiada deklarację zgodności CE.

Zastosowanie

Zaciski aparatowe SR50M są szeroko stosowane w instalacjach elektrycznych, gdzie wymagane są pewne, izolowane połączenia przewodów o dużych przekrojach.

• Rozdzielnice niskiego i średniego napięcia w zakładach przemysłowych – łączenie szyn zbiorczych z przewodami zasilającymi.
• Instalacje energetyczne – połączenia kabli aluminiowych i miedzianych w sieciach rozdzielczych.
• Szafy sterownicze i układy automatyki – pewne i trwałe połączenia w obwodach zasilających i sygnałowych.
• Obiekty budowlane i przemysłowe – montaż instalacji w trudnych warunkach środowiskowych (wymagana odporność na wilgoć i kurz).

Wskazówki Montażowe

Montaż zacisku powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewody należy odpowiednio przygotować – oczyścić z izolacji, usunąć tlenki (szczególnie w przypadku przewodów aluminiowych) i ukształtować końcówki. Moment dokręcania śrub należy dobierać zgodnie z zaleceniami producenta (zwykle 2,5–3,5 Nm dla zakresu 6–50 mm²). Po montażu należy przeprowadzić pomiary rezystancji styku oraz próby napięciowe. Zacisk należy zamocować w miejscu wolnym od nadmiernych drgań, aby zapewnić trwałość połączenia.

FAQ

• Czy zacisk SR50M można stosować do przewodów o mniejszych przekrojach niż 6 mm²? Nie – minimalny zalecany przekrój to 6 mm². Dla mniejszych przewodów należy zastosować odpowiedni zacisk z niższego zakresu.
• Czy gniazdo pomiarowe jest bezpieczne w użytkowaniu? Tak – gniazdo zostało zaprojektowane zgodnie z normami bezpieczeństwa. Pomiar należy przeprowadzać za pomocą odpowiedniego narzędzia (np. sondy pomiarowej) z zachowaniem zasad BHP.
• Jakie są zalecane momenty dokręcania śrub? Dokładne wartości nie zostały podane w danych produktu. Zaleca się stosowanie się do zaleceń producenta (zwykle 2,5–3,5 Nm dla zakresu 6–50 mm²) lub dokumentacji technicznej. Niedokręcenie grozi złym kontaktem, a nadmierne dokręcenie może uszkodzić gwint.
