Opis i Kluczowe Cechy

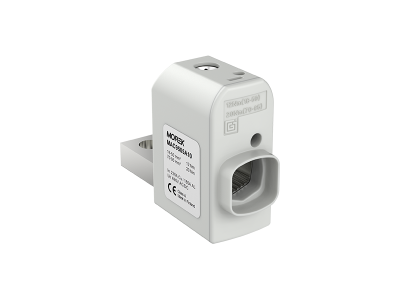

Zacisk aparatowy SR95SB (symbol MAC9505A10) to wysokiej jakości złącze przeznaczone do redukcji przekrojów przewodów aluminiowych i miedzianych w instalacjach elektrycznych. Wykonane z ocynowanego aluminium (część przewodząca) i ognioodpornego poliamidu (izolacja), zapewnia trwałe połączenie o napięciu znamionowym 690V. Idealne do stosowania z wyłącznikami, sterownikami i innymi urządzeniami wymagającymi dopasowania grubości przewodu.

• Zakres podłączanych przewodów 16-95mm²: Umożliwia łączenie grubych przewodów Cu i Al, dostosowując je do wymagań przyłączeniowych urządzeń.
• Izolowana konstrukcja SR95SB: Poliamidowa obudowa ognioodporna chroni przed zwarciami i zapewnia bezpieczeństwo użytkowania w rozdzielnicach.
• Podłączenie śrubowe: Solidne i pewne mocowanie przewodów dzięki ocynowanej śrubie, minimalizujące ryzyko poluzowania się połączenia.
• Stopień ochrony IP20: Ochrona przed przypadkowym dotykiem części pod napięciem – odpowiedni do montażu w szafach sterowniczych i rozdzielnicach.
• Przeznaczony do Cu/Al: Uniwersalne zastosowanie – redukuje przekroje różnych typów przewodów, ułatwiając integrację z aparaturą modułową.

Zgodność z Normami

Zacisk SR95SB spełnia wymogi norm europejskich dotyczących bezpieczeństwa elektrycznego i materiałów ogniotrwałych. Produkt posiada deklarację zgodności CE i został zaprojektowany zgodnie ze standardami VDE oraz IEC.

Zastosowanie

Zacisk aparatowy SR95SB przeznaczony jest do instalacji, gdzie wymagana jest redukcja przekroju przewodów Cu lub Al w celu ich podłączenia do urządzeń elektrycznych.

• Podłączenie grubych przewodów do wyłączników nadprądowych i różnicowoprądowych.
• Łączenie przewodów w szafach sterowniczych i rozdzielnicach niskiego napięcia.
• Redukcja przekrojów w instalacjach przemysłowych i budynkowych zasilanych przewodami Al.
• Dostosowanie okablowania do zacisków aparatury o mniejszych otworach przyłączeniowych.

Wskazówki Montażowe

Montaż zacisku powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewód należy oczyścić z izolacji, wprowadzić do zacisku i dokręcić śrubę z zalecanym momentem (sprawdzić w dokumentacji producenta). Upewnić się, że izolacja zacisku nie jest uszkodzona i zapewnia pełną ochronę przeciwpożarową. Po montażu przeprowadzić test ciągłości obwodu.

FAQ

• Czy zacisk SR95SB nadaje się do przewodów miedzianych? Tak, zacisk jest przeznaczony do podłączania zarówno przewodów aluminiowych, jak i miedzianych o przekrojach od 16 do 95mm².
• Jaki jest maksymalny prąd znamionowy zacisku? Maksymalne napięcie znamionowe wynosi 690V – odpowiednie do zastosowań w instalacjach niskiego i średniego napięcia.
• Czy zacisk jest izolowany? Tak, izolacja wykonana jest z ognioodpornego poliamidu, co zapewnia ochronę przeciwpożarową i izolację elektryczną.
