Zabezpieczenie przekaźnika RIM5 6/230V DC | 1174650000 Weidmuller

Opis i Kluczowe Cechy

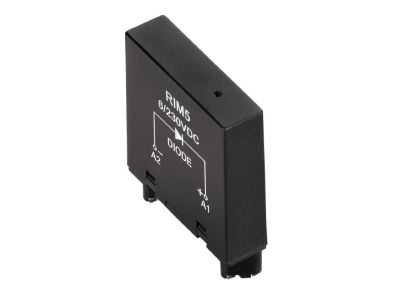

Zabezpieczenie przekaźnika RIM5 z serii D‑SERIES (symbol 1174650000) to moduł ochronny wyposażony w diodę zwrotną, przeznaczony do współpracy z przekaźnikami standardu RIM5. Szeroki zakres napięcia sterowania 6…230 V DC zapewnia uniwersalność w obwodach prądu stałego, a wtykowe złącze umożliwia szybki i pewny montaż bez użycia narzędzi.

• Napięcie sterowania 6…230 V DC: obsługuje szeroki zakres napięć stałych, co pozwala na stosowanie w różnych instalacjach automatyki bez konieczności wymiany modułu.
• Dioda zwrotna (wbudowana): skutecznie tłumi przepięcia indukcyjne powstające przy wyłączaniu cewki przekaźnika, chroniąc styki i układy sterujące przed uszkodzeniem.
• Złącze wtykowe: montaż i demontaż bez lutowania – wystarczy wpiąć moduł w odpowiednie gniazdo, co skraca czas instalacji i serwisu.
• Kompatybilność z przekaźnikami RIM5: idealne dopasowanie mechaniczne i elektryczne do popularnych przekaźników tej serii, gwarantujące niezawodność połączeń.
• Kompaktowa konstrukcja: oszczędność miejsca w szafie sterowniczej oraz łatwe oznaczenie zgodne z systemem etykietowania D‑SERIES.

Zgodność z Normami

Produkt zaprojektowano zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada oznakowanie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie powinny odbywać się z zachowaniem zasad bezpieczeństwa obowiązujących w instalacjach niskiego napięcia.

Zastosowanie

Moduł zabezpieczenia przekaźnika RIM5 znajduje zastosowanie wszędzie tam, gdzie konieczna jest ochrona cewek przekaźników, styczników i innych elementów indukcyjnych przed przepięciami łączeniowymi.

• Sterowanie cewkami przekaźników w szafach automatyki – dioda zwrotna eliminuje iskrzenie i wydłuża żywotność styków.
• Ochrona wyjść sterowników PLC i modułów I/O przed przepięciami indukowanymi przez odłączane obciążenia indukcyjne.
• Instalacje sygnalizacji i sterowania w systemach automatyki budynkowej (BMS) – zapewnia czystą pracę układów logicznych.
• Współpraca z przekaźnikami czasowymi, licznikami impulsów i innymi urządzeniami wykonawczymi w obwodach DC.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po uprzednim odłączeniu napięcia od całej instalacji. Moduł przeznaczony jest do wtykowego montażu w gnieździe przekaźnika RIM5. Należy upewnić się, że styki są czyste, a złącze prawidłowo zablokowane. Przekrój przewodów oraz zabezpieczenie obwodu należy dobrać zgodnie z projektem instalacji i obowiązującymi przepisami. W przypadku stosowania w obwodach o wyższym napięciu DC należy skonsultować się z dokumentacją techniczną producenta.

FAQ

• Czy dioda zwrotna działa również przy napięciu przemiennym? Nie – moduł jest przeznaczony wyłącznie do obwodów prądu stałego (DC). W obwodach AC dioda nie polaryzuje się poprawnie, co może prowadzić do uszkodzenia.
• Jaki jest stopień ochrony modułu? Produkty serii D‑SERIES, montowane w gnieździe przekaźnika, osiągają stopień ochrony IP20 przy prawidłowym zamknięciu obudowy. Dokładna wartość zależy od użytego gniazda i warunków instalacji.
• Czy można użyć tego zabezpieczenia z przekaźnikami innych producentów? Moduł zaprojektowano dla standardu RIM5, ale przy zachowaniu zgodności wymiarowej gniazda i układu pinów może współpracować z przekaźnikami o podobnym interfejsie. Zaleca się sprawdzenie dokumentacji technicznej gniazda i przekaźnika.
