Zabezpieczenie przed dotykiem IP2X, 3-bieg. wielkość 2, NZM2-XIPK | 266773 Eaton

Alternatywny kod produktu: NZM2-XIPK

Opis i Kluczowe Cechy

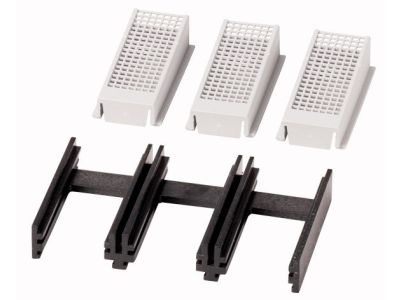

Akcesorium NZM2-XIPK (symbol 266773) to zabezpieczenie przed dotykiem o stopniu ochrony IP2X w konfiguracji 3-biegunowej, dedykowane do wyłączników serii NZM2, PN2 oraz N(S)2. Osłona zapobiega przypadkowemu kontaktowi z elementami pod napięciem, co podnosi poziom bezpieczeństwa podczas obsługi i konserwacji rozdzielnic. Konstrukcja modułowa ułatwia montaż i demontaż bez konieczności użycia specjalistycznych narzędzi.

• Stopień ochrony IP2X: uniemożliwia dostęp palcem (średnica >12 mm) do części niebezpiecznych, minimalizując ryzyko porażenia prądem.
• Konfiguracja 3-biegunowa: idealnie dopasowana do wyłączników trójbiegunowych wielkości 2 – gwarantuje pełne pokrycie zacisków i styków.
• Kompatybilność z seriami NZM2, PN2, N(S)2: uniwersalne rozwiązanie w ramach systemu akcesoriów NZM, umożliwiające stosowanie w różnych typach rozdzielnic.
• Modułowa budowa: szybki montaż poprzez zatrzaśnięcie na korpusie wyłącznika – bez konieczności wiercenia ani dodatkowych mocowań.
• Materiał izolacyjny wysokiej jakości: odporność na starzenie i działanie temperatur typowych dla pracy aparatury w rozdzielnicach wewnętrznych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikację CE. Osiągnięty stopień ochrony IP2X odpowiada wymaganiom klasyfikacji IEC 60529. Osłona stanowi integralny element systemu zabezpieczeń przed dotykiem bezpośrednim w instalacjach niskiego napięcia.

Zastosowanie

Zabezpieczenie przeznaczone jest do stosowania w rozdzielnicach przemysłowych i komercyjnych, w których zainstalowano wyłączniki z serii NZM2, PN2 lub N(S)2. Sprawdza się wszędzie tam, gdzie konieczna jest ochrona przed przypadkowym kontaktem z częściami pod napięciem.

• Ochrona operatorów podczas prac konserwacyjnych i przeglądów w szafach sterowniczych.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach w budynkach użyteczności publicznej.
• Wyposażenie rozdzielnic w halach produkcyjnych – zwiększenie bezpieczeństwa obsługi.
• Element systemu zabezpieczeń w instalacjach z wyłącznikami mocy serii NZM.

Wskazówki Montażowe

Montaż zabezpieczenia powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP do prac eksploatacyjnych w instalacjach elektroenergetycznych. Przed przystąpieniem do montażu bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Osłonę montuje się przez zatrzaśnięcie na korpusie wyłącznika – zgodnie z instrukcją producenta. Momenty dokręcania zacisków (jeśli dotyczy) muszą być zgodne z dokumentacją wyłącznika. Przekrój przewodów dobieraj do obciążenia prądowego instalacji.

FAQ

• Czy osłona nadaje się do wyłączników 4-biegunowych? Nie, produkt NZM2-XIPK jest przeznaczony wyłącznie do wyłączników 3-biegunowych wielkości 2 (NZM2, PN2, N(S)2). Dla wersji 4-biegunowych należy dobrać odpowiednie akcesorium z serii NZM.
• Jaki stopień ochrony zapewnia ta osłona? Zapewnia ochronę IP2X – chroni przed dotykiem palcem (średnica obiektu ≥12 mm). Nie gwarantuje ochrony przed wnikaniem pyłu ani wilgoci; przeznaczona do rozdzielnic wewnątrz pomieszczeń.
• Jak zamontować osłonę bez uszkodzenia? Montaż polega na delikatnym zatrzaśnięciu osłony na korpusie wyłącznika – nie wymaga stosowania narzędzi. Należy upewnić się, że zatrzaski weszły prawidłowo w rowki. W razie wątpliwości postępuj zgodnie z kartą montażową producenta.
