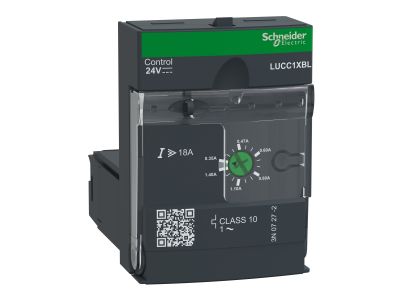

Zaawansowany moduł sterowania LUCC1XBL to urządzenie łączące funkcje stycznika i przekaźnika przeciążeniowego klasy 10, przeznaczone do zabezpieczania i sterowania silników o małej mocy. Zakres nastawczy prądu 0,35-1,4 A pozwala na precyzyjne dopasowanie do chronionego odbiornika, a napięcie cewki 24 V DC umożliwia bezpośrednie sterowanie z układów automatyki niskonapięciowej. Moduł charakteryzuje się klasą wyzwalania 10 – gwarantuje szybkie zadziałanie w przypadku przeciążenia (do 10 sekund przy 7,2-krotnym prądzie), co skutecznie chroni uzwojenia silnika przed przegrzaniem.

• Klasa wyzwalania 10: Szybkie odcięcie obwodu w razie przeciążenia – minimalizuje ryzyko termicznego uszkodzenia silnika.
• Zakres nastawczy 0,35-1,4 A: Elastyczne dopasowanie do prądu znamionowego odbiornika – jedna jednostka obsługuje wiele silników o różnych mocach.
• Napięcie cewki 24 V DC: Kompatybilność z typowymi źródłami zasilania automatyki – łatwa integracja z PLC, przekaźnikami i sterownikami.
• Zwarta konstrukcja modułowa: Montaż na szynie DIN TH35 – oszczędność miejsca w rozdzielnicy i szybki montaż.
• Zaawansowana ochrona przeciążeniowa: Zintegrowany przekaźnik termiczny zabezpiecza przed długotrwałą pracą z przeciążeniem – zwiększa niezawodność instalacji.

Zgodność z Normami

Moduł sterowania LUCC1XBL został zaprojektowany zgodnie z wymaganiami europejskich norm branżowych oraz posiada deklarację zgodności CE. Spełnia standardy bezpieczeństwa stosowane w aparaturze modułowej, co gwarantuje niezawodną i bezpieczną eksploatację w instalacjach przemysłowych i budynkowych.

Zastosowanie

Zaawansowany moduł sterowania sprawdza się w aplikacjach wymagających ochrony silników małej mocy (np. wentylatory, pompy, przenośniki) oraz sterowania poprzez sygnały niskonapięciowe DC. Jego uniwersalność pozwala na wykorzystanie w różnych scenariuszach:

• Zabezpieczanie i sterowanie silników jednofazowych i trójfazowych o prądzie znamionowym do 1,4 A.
• Sterowanie bezpośrednie z wyjść PLC lub sterowników przemysłowych (24 V DC).
• Impulsowe załączanie i wyłączanie w systemach automatyki budynkowej oraz rozdzielnicach maszyn.
• Ochrona odbiorników w instalacjach niskonapięciowych (24 V DC) w aplikacjach mobilnych i stacjonarnych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie zasilania i sterowania. Moduł przeznaczony jest do montażu na szynie DIN TH35 w rozdzielnicy lub szafie sterowniczej. Wszystkie połączenia należy wykonać zgodnie z dokumentacją producenta, zwracając uwagę na odpowiedni przekrój przewodów (dobrany do prądu znamionowego i długości linii) oraz moment dokręcania zacisków (zalecany w instrukcji). Dla uzyskania właściwej ochrony przeciążeniowej należy ustawić pokrętło nastawcze na wartość zgodną z prądem znamionowym silnika.

FAQ

• Jaki jest zakres nastawczy prądu tego modułu? Zakres wynosi od 0,35 A do 1,4 A, co umożliwia precyzyjne dopasowanie do silników o różnych prądach znamionowych.
• Jakie napięcie cewki jest wymagane do sterowania? Cewka przystosowana jest do napięcia 24 V DC, co pozwala na bezpośrednie podłączenie do typowych źródeł automatyki (PLC, przekaźniki).
• Co oznacza klasa wyzwalania 10? Klasa 10 opisuje charakterystykę termiczną przekaźnika – w przypadku przeciążenia 7,2-krotnym prądem ustawionym, wyzwolenie następuje w czasie do 10 sekund, zapewniając skuteczną ochronę silnika przed przegrzaniem.
