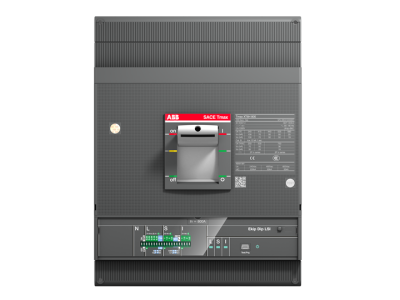

XT6S 800 Ekip Dip LSI In=800 3p F F wyłącznik kompaktowy | 1SDA100743R1 ABB

Alternatywny kod produktu: 1SDA100743R1

Opis i Kluczowe Cechy

Wyłącznik kompaktowy XT6S 800 (symbol 1SDA100743R1) o prądzie znamionowym In=800A to trójbiegunowe urządzenie przeznaczone do ochrony obwodów elektrycznych przed zwarciami i przeciążeniami. Wyposażony w wyzwalacz LSI (Long-Time, Short-Time, Instantaneous) oraz system Ekip Dip zapewniający precyzyjną regulację parametrów zabezpieczeń. Zaprojektowany do pracy w sieciach o napięciu znamionowym do 690V AC i 750V DC.

• Prąd znamionowy In=800A: Zapewnia ochronę obwodów o wysokim obciążeniu prądowym, odpowiedni do instalacji przemysłowych i energetycznych.
• 3-biegunowa konstrukcja: Zapewnia symetryczną ochronę wszystkich faz, minimalizując ryzyko uszkodzeń w przypadku zwarcia.
• Wyzwalacz LSI: Trójstopniowy system zabezpieczeń (przeciążeniowe, zwarciowe krótkie, zwarciowe natychmiastowe) gwarantujący szybką reakcję na zakłócenia i ochronę instalacji.
• System Ekip Dip: Umożliwia precyzyjną regulację charakterystyki zabezpieczeń, dostosowaną do konkretnych warunków pracy i wymagań instalacji.
• Napięcie robocze do 690V AC / 750V DC: Szeroki zakres napięć zasilających, co pozwala na stosowanie w różnorodnych aplikacjach przemysłowych i energetycznych.

Zgodność z Normami

Wyłącznik kompaktowy XT6S 800 spełnia wymagania norm europejskich, w tym normy dotyczące bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej. Posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej.

Zastosowanie

Wyłącznik kompaktowy XT6S 800 znajduje zastosowanie w instalacjach przemysłowych, energetycznych oraz budynkach użyteczności publicznej, gdzie wymagana jest niezawodna ochrona obwodów o wysokim prądzie znamionowym.

• Ochrona głównych szyn zbiorczych w rozdzielnicach niskiego napięcia.
• Zabezpieczenie linii zasilających duże odbiorniki, takie jak silniki, piece przemysłowe czy układy napędowe.
• Stosowanie w systemach energetycznych budynków użyteczności publicznej, takich jak szpitale, centra handlowe czy biurowce.
• Ochrona obwodów w zakładach przemysłowych, w których występują wysokie prądy robocze i zagrożenie zwarciami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym będzie montowany wyłącznik. Wyłącznik należy zamontować w dedykowanej rozdzielnicy lub szafie sterowniczej, zgodnie z wymiarami określonymi w dokumentacji technicznej. Po zamontowaniu należy podłączyć przewody zgodnie z oznaczeniami na urządzeniu, zwracając uwagę na odpowiedni dobór przekroju przewodów i momentu dokręcania zacisków. Po zakończeniu montażu należy przeprowadzić testy działania wyłącznika, w tym test zwarciowy, aby upewnić się o poprawności jego funkcjonowania.

FAQ

• Jakie są główne zalety wyzwalacza LSI? Wyzwalacz LSI oferuje trójstopniową ochronę: długoczasową (przeciążeniową), krótkoczasową (zwarciową) i natychmiastową (wyłączanie zwarć). Pozwala to na dokładne dostosowanie charakterystyki zabezpieczeń do konkretnych wymagań instalacji.
• Czy wyłącznik XT6S 800 może być stosowany w sieciach DC? Tak, urządzenie jest przystosowane do pracy w sieciach prądu stałego o napięciu do 750V, co czyni je uniwersalnym rozwiązaniem w aplikacjach przemysłowych.
• Jakie akcesoria dodatkowe są dostępne do wyłącznika XT6S 800?
  • Moduły komunikacyjne (np. interfejsy szeregowe, Ethernet, protokoły przemysłowe).
  • Pakiety funkcji pomiarowych i diagnostycznych.
  • Nakładki ochronne i osłony na zaciski.
  • Wyposażenie do zdalnego sterowania i monitorowania.
