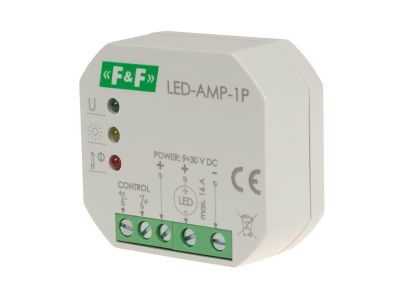

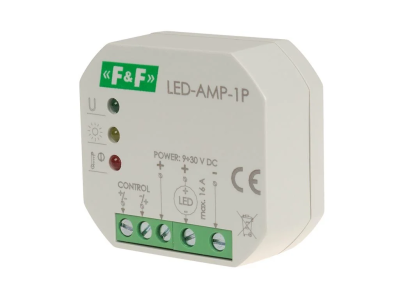

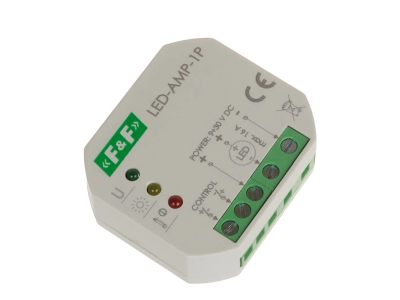

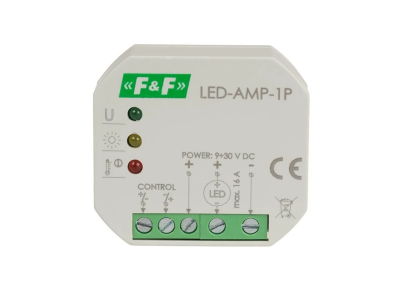

Wzmacniacz sygnału zasilającego do oświetlenia LED do puszki podtynkowej | LED-AMP-1P F&F

Opis i Kluczowe Cechy

Wzmacniacz sygnału zasilającego LED-AMP-1P przeznaczony do montażu w puszce podtynkowej rejestruje sygnał PWM sterujący poprzednim segmentem oświetlenia i odtwarza go na wyjściu z pełną mocą zasilacza. Dzięki temu możliwa jest nieograniczona rozbudowa łańcucha LED bez ryzyka problemów z zasilaniem z różnych faz lub długimi pętlami masy. Urządzenie wyposażono w zabezpieczenie termiczne oraz sygnalizację LED stanu pracy.

• Separacja galwaniczna między wejściem a wyjściem: Umożliwia bezpieczne łączenie kolejnych segmentów oświetlenia niezależnie od zasilania – eliminuje ryzyko wystąpienia pętli masy i różnic fazowych.
• Zabezpieczenie termiczne z automatycznym odłączeniem: Chroni przed przekroczeniem dopuszczalnej temperatury wewnątrz obudowy – w razie przeciążenia wyłącza oświetlenie i przywraca działanie po ochłodzeniu, co zwiększa trwałość instalacji.
• Sygnalizacja LED na elewacji: Żółta dioda wskazuje obecność sygnału wejściowego PWM, czerwona dioda ostrzega o zadziałaniu zabezpieczenia termicznego – ułatwia diagnostykę.
• Montaż w puszce podtynkowej: Kompaktowa obudowa pozwala na zabudowę w standardowej puszce, oszczędzając miejsce w rozdzielnicy i zachowując estetykę instalacji.
• Zasilanie z zewnętrznego zasilacza DC: Wzmacniacz pobiera energię z dedykowanego zasilacza o wydajności prądowej dobranej do podłączonych źródeł światła – wymagane jest napięcie stałe (DC), nie przystosowany do napięcia przemiennego AC.

Zgodność z Normami

Wzmacniacz sygnału LED-AMP-1P został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa dla urządzeń elektrycznych i posiada certyfikat CE. Produkt przeznaczony do użytku w instalacjach niskiego napięcia stałego (DC).

Zastosowanie

Wzmacniacz sprawdza się wszędzie tam, gdzie konieczne jest zwiększenie zasięgu sygnału PWM bez degradacji jakości sterowania oświetleniem LED. Doskonale nadaje się do rozbudowy istniejących instalacji oraz tworzenia rozległych układów świetlnych.

• Rozbudowa łańcucha taśm LED – łączenie wielu segmentów przy zachowaniu spójnego ściemniania.
• Sterowanie kilkoma strefami oświetlenia z jednego kontrolera PWM (np. w salonach, korytarzach).
• Automatyka budynkowa – realizacja scen świetlnych w systemach inteligentnego domu.
• Sygnalizacja i oświetlenie dekoracyjne wymagające długich przebiegów sterujących.

Wskazówki Montażowe

Montaż i podłączenie wzmacniacza może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie przeznaczone do zabudowy w puszce podtynkowej na szynie DIN? (w danych: do puszki podtynkowej, nie ma szyny DIN – więc piszemy o puszce podtynkowej). Poniżej ogólne zasady:

• Montaż w puszce podtynkowej o odpowiedniej głębokości – zapewnić swobodny przepływ powietrza wokół obudowy.
• Podłączyć zasilacz DC o wydajności prądowej dostosowanej do sumarycznego obciążenia wszystkich segmentów oświetlenia LED.
• Przekrój przewodów dobrać zgodnie z obowiązującymi normami oraz maksymalnym prądem obciążenia wzmacniacza (producent nie podaje wartości – należy kierować się danymi zasilacza).
• Nie podłączać napięcia przemiennego AC – grozi uszkodzeniem urządzenia.

FAQ

• Czy wzmacniacz można zasilać napięciem 230 V AC? Nie. Urządzenie jest przystosowane wyłącznie do napięcia stałego (DC) z zewnętrznego zasilacza. Podanie napięcia przemiennego spowoduje trwałe uszkodzenie.
• Jak sygnalizowana jest praca wzmacniacza? Żółta dioda LED na elewacji świeci, gdy na wejściu obecny jest sygnał PWM. Czerwona dioda zapala się w przypadku zadziałania zabezpieczenia termicznego i gaśnie po obniżeniu temperatury do bezpiecznego poziomu.
• Jaki jest stopień ochrony IP? Producent nie podaje w specyfikacji stopnia ochrony. Ze względu na przeznaczenie do montażu w puszce podtynkowej, urządzenie nie jest przystosowane do pracy w warunkach wilgotnych ani na zewnątrz bez dodatkowej ochrony.
