Wzmacniacz separacyjny ACT20P-UI-AO-DO-LP-S | 1453210000 Weidmuller

Opis i Kluczowe Cechy

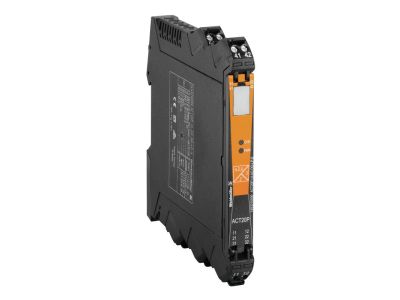

Wzmacniacz separacyjny ACT20P-UI-AO-DO-LP-S (symbol 1453210000) to urządzenie przeznaczone do separacji galwanicznej, konwersji i wzmacniania sygnałów w instalacjach automatyki przemysłowej. Wyposażony w uniwersalne wejście (UI) umożliwia współpracę z różnymi czujnikami i przetwornikami, a wyjścia analogowe (AO) i cyfrowe (DO) zapewniają elastyczność w dalszym przetwarzaniu sygnałów. Dzięki niskiemu poborowi mocy (LP) doskonale nadaje się do zastosowań wymagających energooszczędności.

• Uniwersalne wejście (UI): Akceptuje szeroki zakres sygnałów – napięciowych, prądowych, rezystancyjnych – co pozwala na podłączenie różnych czujników bez konieczności stosowania dodatkowych konwerterów.
• Separacja galwaniczna: Zapewnia izolację między obwodem wejściowym a wyjściowym, chroniąc układy sterujące przed zakłóceniami i przepięciami.
• Wyjście analogowe (AO) i cyfrowe (DO): Umożliwia jednoczesne przekazywanie sygnału w postaci ciągłej (np. 4-20 mA) oraz sygnału binarnego (np. stan przełącznika) do systemów sterowania lub rejestracji.
• Niski pobór mocy (LP): Redukuje zużycie energii w szafie sterowniczej, co jest istotne w instalacjach zasilanych z baterii lub przy ograniczonej mocy szyny DIN.
• Kompatybilność z szyną TH35 (DIN): Umożliwia szybki i pewny montaż w szafach sterowniczych oraz rozdzielnicach zgodnie z praktyką branżową.

Zgodność z Normami

Urządzenie spełnia wymagania obowiązujących norm europejskich dotyczących kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa elektrycznego. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Wykonane zgodnie z standardami DIN dotyczącymi aparatury modułowej w automatyce przemysłowej.

Zastosowanie

Wzmacniacz separacyjny ACT20P-UI-AO-DO-LP-S znajduje zastosowanie wszędzie tam, gdzie niezbędna jest separacja, konwersja i przesyłanie sygnałów pomiędzy sterownikami PLC a czujnikami lub elementami wykonawczymi.

• Separacja i konwersja sygnałów z czujników temperatury, ciśnienia, poziomu (Pt100, termopary, przetworniki 4-20 mA) na standardowe sygnały analogowe i cyfrowe dla sterowników PLC.
• Dostarczanie sygnału cyfrowego do systemów alarmowych lub sygnalizacyjnych (np. stany graniczne, sygnalizacja przekroczenia wartości progowej).
• Zastosowanie w instalacjach wymagających izolacji galwanicznej między strefami Ex (strefy zagrożone wybuchem) a układami sterowania – po sprawdzeniu atestów w karcie katalogowej.
• Integracja sygnałów z różnych urządzeń pomiarowych w jednym systemie automatyki budynkowej lub przemysłowej, gdzie wymagana jest unifikacja sygnałów.

Wskazówki Montażowe

Montaż i podłączenie wzmacniacza separacyjnego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające oraz upewnić się, że obwody są odbezpieczone. Urządzenie montuje się na szynie TH35 (DIN) w szafie sterowniczej lub rozdzielnicy. Momenty dokręcania zacisków oraz przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami (np. PN-EN 60947-1). Nie przeciążać styków – wartości graniczne prądu i napięcia należy sprawdzić w karcie katalogowej.

FAQ

• Jakie zasilanie jest wymagane dla wzmacniacza ACT20P-UI-AO-DO-LP-S? Z nazwy oznaczenie LP sugeruje niski pobór mocy, ale dokładne napięcie zasilania (np. 24 V DC) należy odczytać z danych technicznych producenta. W typowych aplikacjach tego rodzaju urządzenia zasilane są napięciem stałym 24 V.
• Jaki stopień ochrony ma to urządzenie? Stopień ochrony IP nie został podany w dostępnych danych. Urządzenia tego typu montowane w szafach sterowniczych wewnątrz pomieszczeń mają zazwyczaj ochronę IP20. W przypadku montażu w trudniejszych warunkach należy wybrać wersję z wyższą ochroną lub zastosować obudowę zewnętrzną.
• Czy wzmacniacz może pracować w trybie odwrotnym (wyjście jako wejście)? Nie – urządzenie jest przeznaczone do pracy w kierunku od wejścia do wyjścia. Nie jest to konwerter dwukierunkowy. W przypadku potrzeby przesyłania sygnału w obie strony należy zastosować odpowiednie układy izolowane.
