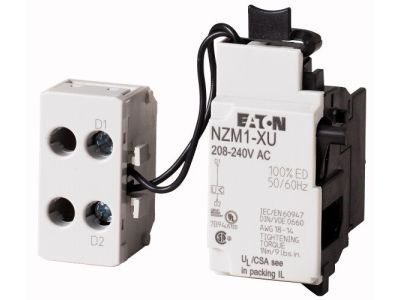

Wyzwalacz zanikowy z listwą zaciskową, 208-240VAC, NZM1-XU208-240AC | 259442 Eaton

Opis i Kluczowe Cechy

Wyzwalacz zanikowy EATON o numerze katalogowym 259442 to zaawansowany komponent automatyki przemysłowej, zaprojektowany specjalnie dla serii wyłączników kompaktowych NZM1 oraz rozłączników N1. Urządzenie pracuje w szerokim zakresie napięcia sterującego od 208V AC do 240V AC, co czyni go rozwiązaniem uniwersalnym w systemach zasilania trójfazowego i jednofazowego. Głównym zadaniem wyzwalacza jest monitorowanie poziomu napięcia w obwodzie i wymuszenie natychmiastowego otwarcia styków wyłącznika głównego w przypadku spadku napięcia poniżej wartości krytycznej (zazwyczaj 35-70% Un). Dzięki zintegrowanej listwie zaciskowej, podłączenie przewodów sterujących jest szybkie i pewne, co minimalizuje ryzyko błędów montażowych.

• Kompatybilność: Dedykowany do urządzeń z serii NZM1, NZM1-4, N1 oraz N1-4.
• Napięcie znamionowe: Przystosowany do pracy w zakresie 208-240V AC przy częstotliwości 50/60 Hz.
• Bezpieczeństwo: Gwarantuje skuteczne odłączenie odbiorników przy zaniku napięcia, zapobiegając niekontrolowanemu samorozruchowi maszyn.
• Modułowość: Element należy do modułowej grupy akcesoriów EATON, co pozwala na łatwą rozbudowę aparatury modułowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co pozwala na jego stosowanie w projektach realizowanych na całym świecie. Wyzwalacz spełnia wymagania normy IEC/EN 60947, co potwierdza jego wysoką zdolność izolacyjną oraz niezawodność mechaniczną. Posiada certyfikację CE oraz znaki jakości uznawane przez globalne jednostki certyfikujące, co jest kluczowe dla prefabrykatorów rozdzielnic eksportujących swoje rozwiązania na rynki zagraniczne.

Zastosowanie

Wyzwalacz zanikowy NZM1-XU208-240AC znajduje szerokie zastosowanie w układach sterowania i zabezpieczeń, gdzie wymagane jest najwyższe bezpieczeństwo obsługi. Jest niezbędnym elementem w obwodach zatrzymania awaryjnego (E-Stop), współpracując z przyciskami bezpieczeństwa. Idealnie sprawdza się w ochronie silników elektrycznych przed pracą przy zbyt niskim napięciu, co mogłoby doprowadzić do ich przegrzania i uszkodzenia. Wykorzystywany jest w przemyśle ciężkim, budynkach użyteczności publicznej oraz infrastrukturze krytycznej, gdzie stabilność zasilania i ochrona mienia są priorytetem.

Wskazówki Montażowe

Montaż wyzwalacza odbywa się wewnątrz obudowy wyłącznika NZM1 w dedykowanym gnieździe akcesoriów. Przed przystąpieniem do prac należy upewnić się, że wyłącznik jest w pozycji otwartej (OFF) i odłączony od źródła zasilania. Przewody sterujące należy podłączyć do listwy zaciskowej, dbając o odpowiedni moment dokręcania śrub, co zapobiega luzowaniu się styków pod wpływem wibracji. Dzięki modułowej konstrukcji, instalacja nie wymaga specjalistycznych narzędzi i jest intuicyjna dla wykwalifikowanego elektryka. Po montażu zaleca się przeprowadzenie testu mechanicznego wyzwalania, aby potwierdzić poprawność działania układu.

FAQ

• Czy wyzwalacz można zamontować w wyłączniku NZM2? Nie, model NZM1-XU208-240AC jest dedykowany wyłącznie do serii NZM1 oraz N1. Dla serii NZM2 należy dobrać odpowiedni wyzwalacz z grupy akcesoriów NZM2.
• Jaka jest funkcja listwy zaciskowej w tym modelu? Listwa zaciskowa ułatwia podłączenie zewnętrznych obwodów sterowania, zapewniając trwałe i bezpieczne połączenie elektryczne bez konieczności lutowania.
• Czy urządzenie chroni przed wzrostem napięcia? Nie, wyzwalacz zanikowy reaguje wyłącznie na spadek lub całkowity zanik napięcia zasilającego cewkę.
