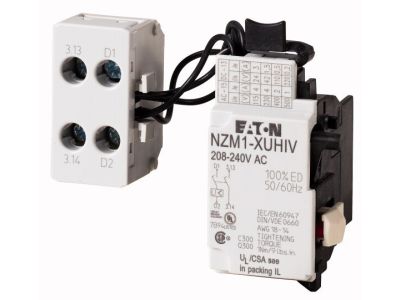

Wyzwalacz zanikowy z 2 stykami wyprz. NZM1-XUHIV380-440AC | 259541 Eaton

Alternatywny kod produktu: NZM1-XUHIV380-440AC

Opis i Kluczowe Cechy

Wyzwalacz zanikowy (podnapięciowy) NZM1-XUHIV380-440AC (indeks 259541) przeznaczony do wyłączników serii NZM1...NZM4 oraz N/N/O1-4. Wyposażony w dwa styki wyprzedzające, których wcześniejsze zamykanie podczas ręcznego załączania i wyłączania wynosi ok. 20 ms – zapewnia to sygnał wyprzedzający przed zwarciem styków głównych, co umożliwia bezpieczne blokowanie lub przełączanie obwodów sterowania. Napięcie cewki 380–440 V AC gwarantuje niezawodne działanie w typowych instalacjach przemysłowych.

• Napięcie cewki 380–440 V AC: przeznaczony do standardowych sieci trójfazowych, łatwy w integracji z istniejącymi układami sterowania.
• 2 styki wyprzedzające (wcześniejsze zamykanie): czas wyprzedzenia ok. 20 ms – umożliwia bezpieczne odcięcie obwodu sterowania przed załączeniem wyłącznika głównego.
• Kompatybilny z wyłącznikami NZM1...NZM4 oraz N/N/O1-4: uniwersalne akcesorium do szerokiej gamy wyłączników głównych i rozłączników.
• Funkcja blokowania przypadkowego załączenia: w połączeniu z wyzwalaczem wzrostowym zapobiega kontaktowi ze stykami głównymi wyłącznika podczas prób załączenia (szczegóły w dokumentacji).
• Łatwy montaż modułowy: szybkie mocowanie do obudowy wyłącznika dzięki konstrukcji grup funkcyjnych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikację CE. Przeznaczony do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami.

Zastosowanie

Wyzwalacz zanikowy NZM1-XUHIV380-440AC stosuje się w układach wymagających odcięcia napięcia sterowania przed zwarciem styków głównych wyłącznika. Idealny do obwodów blokujących, wyłączających obciążenie oraz jako element zabezpieczenia przed przypadkowym załączeniem.

• Obwody blokujące i wyłączające obciążenie w rozdzielnicach głównych.
• Współpraca z przyciskami zatrzymania awaryjnego – zapewnia szybkie odcięcie napięcia sterowania.
• W aplikacjach z wyłącznikami głównymi – wcześniejsze zamykanie styków pomocniczych do sygnalizacji lub sterowania.
• Automatyka przemysłowa i budynkowa – jako zabezpieczenie przed ponownym załączeniem po zaniku napięcia.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się w obudowie wyłącznika serii NZM zgodnie z instrukcją producenta. Momenty dokręcania połączeń oraz przekrój przewodów dobieraj według dokumentacji technicznej. Należy pamiętać, że wyzwalacza podnapięciowego nie można instalować jednocześnie z wyzwalaczem wzrostowym NZM..-XA.. ani z innym modułem wcześniejszego zamykania styków pomocniczych NZM..-XHIV.. (dotyczy tej samej grupy funkcyjnej).

FAQ

• Jakie napięcie zasilania ma ten wyzwalacz? Napięcie cewki wynosi 380–440 V AC, co odpowiada typowym trójfazowym instalacjom przemysłowym.
• Czy styki są podświetlone? Produkt nie posiada podświetlenia – jest to wyzwalacz podnapięciowy z mechanicznymi stykami wyprzedzającymi.
• Jaki jest czas wyprzedzenia styków? Czas wcześniejszego zamykania styków pomocniczych podczas ręcznego załączania i wyłączania wynosi ok. 20 ms.
