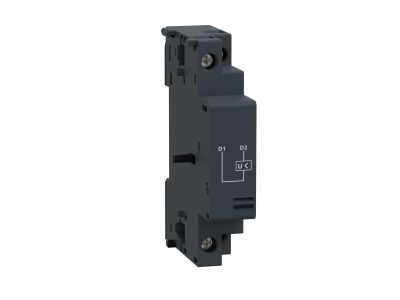

Wyzwalacz zanikowy TeSys Deca 110/115V 50HZ | GVAU115 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz zanikowy (under‑voltage release) Schneider Electricder Electric serii TeSys Deca, oznaczony symbolem GVAU115, służy do automatycznego wyłączania stycznika w przypadku zaniku lub spadku napięcia w obwodzie sterowania. Zaprojektowany do współpracy z aparaturą TeSys Deca, pracuje przy napięciu znamionowym 110/115 V AC i częstotliwości 50 Hz. Zapewnia bezpieczeństwo instalacji poprzez eliminację ryzyka niekontrolowanego ponownego załączenia odbiorników po powrocie napięcia.

• Napięcie znamionowe 110/115 V AC 50 Hz: Dopasowanie do typowych obwodów sterowania w instalacjach przemysłowych i budynkowych.
• Funkcja wyzwalania zanikowego: Rozłącza stycznik przy spadku napięcia poniżej wartości progowej, chroniąc maszyny i silniki przed samoczynnym rozruchem.
• Dedykowany do serii TeSys Deca: Gwarantuje pełną kompatybilność mechaniczną i elektryczną z modułowymi stycznikami i przekaźnikami tej serii.
• Konstrukcja modułowa: Przystosowany do montażu na szynie DIN TH35 w rozdzielnicach.
• Zgodność z wymogami bezpieczeństwa: Wspomaga realizację funkcji „Safe Stop” zgodnie z normami maszynowymi.

Zgodność z Normami

Wyzwalacz został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN dla aparatury łączeniowej. Posiada oznakowanie CE potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej.

Zastosowanie

Wyzwalacz zanikowy GVAU115 znajduje zastosowanie wszędzie tam, gdzie konieczne jest zabezpieczenie przed niekontrolowanym załączeniem odbiorników po zaniku napięcia. Stosowany jest w układach sterowania silnikami, maszynami oraz w automatyce budynkowej.

• Zabezpieczenie silników i napędów przed samoczynnym rozruchem po powrocie zasilania.
• Realizacja funkcji bezpiecznego zatrzymania (Safe Stop) w maszynach przemysłowych.
• Sterowanie oświetleniem awaryjnym i systemami wentylacji wymagającymi kontroli nad stanem napięcia.
• Integracja z systemami automatyki budynkowej jako element zabezpieczający przed przepięciami lub zanikami faz.

Wskazówki Montażowe

Montaż i podłączenie wyzwalacza mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, w którym instalowane jest urządzenie.

Wyzwalacz przeznaczony jest do montażu na szynie DIN TH35 (TS35). Dokręcaj zaciski śrubowe momentem podanym w dokumentacji technicznej producenta. Przekrój przewodów dobierz do prądu obwodu sterowania zgodnie z normami instalacyjnymi.

FAQ

• Jak działa wyzwalacz zanikowy? Gdy napięcie w obwodzie sterowania spadnie poniżej ustalonego progu (zwykle ok. 35–70% U_N), wyzwalacz mechanicznie rozłącza stycznik, uniemożliwiając ponowne załączenie do momentu ręcznego lub automatycznego resetu po powrocie napięcia.
• Czy wyzwalacz wymaga dodatkowego zasilania? Nie, pobiera napięcie bezpośrednio z obwodu sterowania stycznika (110/115 V AC, 50 Hz).
• Z jakimi stycznikami współpracuje? Jest dedykowany do styczników i przekaźników serii TeSys Deca (Schneider Electricder Electric). Kompatybilność z innymi seriami należy sprawdzić w dokumentacji technicznej.
