Opis i Kluczowe Cechy

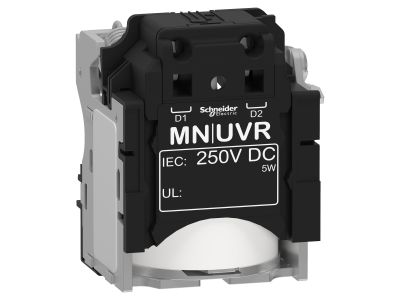

Wyzwalacz zanikowy MN o napięciu znamionowym 250 V DC to zaawansowane akcesorium elektryczne zaprojektowane przez firmę Schneider Electric, dedykowane do współpracy z wyłącznikami kompaktowymi z serii Compact NSX100, NSX160, NSX250, NSX400 oraz NSX630 w wersjach 3-biegunowych (3P) i 4-biegunowych (4P). Głównym zadaniem tego modułu jest monitorowanie poziomu napięcia w obwodzie sterowania. W momencie, gdy napięcie spadnie poniżej określonego progu bezpieczeństwa (zazwyczaj między 35% a 70% wartości znamionowej), wyzwalacz wymusza natychmiastowe otwarcie styków wyłącznika głównego.

Kluczową cechą urządzenia jest funkcja blokady bezpieczeństwa, która uniemożliwia ponowne załączenie wyłącznika (zamknięcie styków), dopóki napięcie zasilające nie powróci do poziomu operacyjnego wynoszącego co najmniej 85% napięcia znamionowego. Dzięki temu rozwiązaniu eliminowane jest ryzyko niekontrolowanego rozruchu maszyn po awarii sieci, co bezpośrednio przekłada się na ochronę silników i innych odbiorników energii przed skutkami pracy przy zbyt niskim napięciu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury rozdzielczej i sterowniczej. Wyzwalacz spełnia wymagania normy IEC 60947-2, co gwarantuje pełną kompatybilność z wyłącznikami serii Compact NSX oraz zapewnia niezawodność w trudnych warunkach przemysłowych. Posiada certyfikację CE oraz spełnia dyrektywy środowiskowe RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Wyzwalacz MN 250VDC znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz rozdzielnicach głównych, gdzie wymagany jest wysoki poziom bezpieczeństwa procesowego. Jest idealnym rozwiązaniem do:

• Zabezpieczania układów napędowych przed skutkami zaniku fazy lub spadku napięcia w sieciach prądu stałego.
• Realizacji obwodów zatrzymania awaryjnego (E-Stop) poprzez zdalne przerwanie zasilania cewki wyzwalacza.
• Ochrony infrastruktury krytycznej w zakładach produkcyjnych, gdzie nagły powrót napięcia mógłby spowodować zagrożenie dla personelu lub uszkodzenie maszyn.
• Integracji z systemami sterowania w rozdzielnicach budynkowych i przemysłowych opartych na serii NSX.

Wskazówki Montażowe

Montaż wyzwalacza odbywa się wewnątrz obudowy wyłącznika kompaktowego w dedykowanym gnieździe akcesoriów, co pozwala na zachowanie kompaktowych wymiarów całego aparatu bez konieczności montażu dodatkowych modułów na szynie DIN obok wyłącznika. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Przed przystąpieniem do montażu należy upewnić się, że wyłącznik główny jest w pozycji otwartej (OFF) i odłączony od zasilania.
• Przewody sterujące powinny być podłączone do zacisków pomocniczych zgodnie ze schematem elektrycznym dostarczonym przez producenta.
• Należy zweryfikować, czy napięcie sterujące w obwodzie odpowiada napięciu znamionowemu wyzwalacza (250 V DC).
• Po zakończeniu montażu zaleca się przeprowadzenie testu mechanicznego i elektrycznego w celu potwierdzenia poprawnego wyzwalania aparatu przy braku napięcia.

FAQ

• Czy wyzwalacz MN może pracować z napięciem AC? Prezentowany model LV429414 jest przeznaczony wyłącznie do pracy z napięciem stałym 250 V DC. Dla systemów AC należy dobrać odpowiedni model o właściwym napięciu znamionowym.
• Czy po zadziałaniu wyzwalacza muszę zresetować wyłącznik? Tak, po zadziałaniu wyzwalacza podnapięciowego wyłącznik przechodzi w stan wyzwolenia (Trip). Aby go ponownie załączyć, należy najpierw przywrócić napięcie zasilające wyzwalacz, a następnie zresetować dźwignię wyłącznika.
• Czy wyzwalacz pasuje do starszych serii wyłączników? Ten konkretny model jest dedykowany do nowszej generacji Compact NSX. W przypadku starszych serii (np. NS) należy sprawdzić kompatybilność w katalogu technicznym Schneider Electric.
