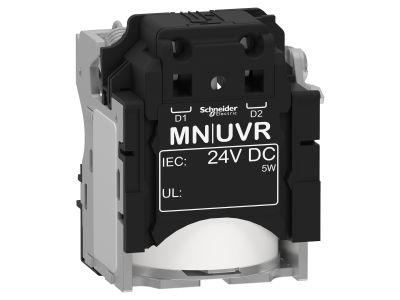

Wyzwalacz zanikowy MN 24VDC do Compact NSX100/160/250/400/630 3P/4P | LV429410 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz zanikowy MN o napięciu sterującym 24V DC to zaawansowany komponent automatyki zabezpieczeniowej, zaprojektowany przez renomowaną firmę Schneider Electric. Urządzenie to jest dedykowane do współpracy z wyłącznikami kompaktowymi z serii Compact NSX100, NSX160, NSX250, NSX400 oraz NSX630 w wersjach 3-biegunowych (3P) i 4-biegunowych (4P). Głównym zadaniem wyzwalacza podnapięciowego jest monitorowanie poziomu napięcia w obwodzie sterowania. W momencie, gdy napięcie spadnie poniżej określonego progu (zazwyczaj między 35% a 70% napięcia znamionowego Un), wyzwalacz wymusza natychmiastowe otwarcie styków głównych wyłącznika.

• Napięcie sterujące: 24V DC, co pozwala na integrację z niskonapięciowymi systemami sterowania i zasilaczami buforowymi.
• Bezpieczeństwo procesowe: Mechanizm blokuje możliwość ponownego załączenia wyłącznika, dopóki napięcie zasilania nie powróci do bezpiecznego poziomu (powyżej 85% Un).
• Kompaktowa budowa: Przystosowany do montażu wewnętrznego w dedykowanym gnieździe wyłącznika, co nie zwiększa gabarytów zewnętrznych aparatury.
• Szybkość reakcji: Gwarantuje bezzwłoczne odłączenie obciążenia w sytuacjach awaryjnych, chroniąc silniki i inne odbiorniki przed skutkami pracy przy zbyt niskim napięciu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia jego niezawodność w wymagających środowiskach przemysłowych. Wyzwalacz spełnia wymagania normy IEC 60947-2, która określa parametry pracy dla aparatury niskonapięciowej i akcesoriów pomocniczych do wyłączników. Posiada certyfikację CE oraz jest zgodny z dyrektywami środowiskowymi RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Wyzwalacz MN 24VDC znajduje szerokie zastosowanie w profesjonalnych systemach rozdziału energii oraz układach sterowania napędami. Jest kluczowym elementem w układach bezpieczeństwa (E-Stop), gdzie wymagane jest zdalne wyłączenie zasilania w przypadku awarii zasilania pomocniczego. Idealnie sprawdza się w ochronie silników elektrycznych przed przegrzaniem i uszkodzeniem wynikającym z pracy przy obniżonym napięciu, a także w systemach automatyki budynkowej i przemysłowej, gdzie stabilność zasilania jest krytyczna dla ciągłości procesów.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel przy całkowicie odłączonym napięciu zasilania. Urządzenie instaluje się wewnątrz obudowy wyłącznika Compact NSX w specjalnie przygotowanym slocie po lewej stronie mechanizmu. Należy zwrócić szczególną uwagę na prawidłowe ułożenie przewodów sterujących, aby uniknąć ich przycięcia podczas zamykania pokrywy wyłącznika. Zaleca się stosowanie przewodów o odpowiednim przekroju, zapewniających stabilny sygnał 24V DC. Po montażu konieczne jest przeprowadzenie testu mechanicznego i elektrycznego w celu weryfikacji poprawności zadziałania wyzwalacza.

FAQ

• Czy wyzwalacz MN może pracować z napięciem AC? Prezentowany model LV429410 jest przeznaczony wyłącznie do pracy z napięciem stałym 24V DC. Dla napięć przemiennych należy dobrać odpowiedni wariant produktu.
• Czy po zadziałaniu wyzwalacza wyłącznik sam powróci do pracy? Nie, wyzwalacz blokuje wyłącznik w pozycji wyzwolonej (Trip). Ponowne załączenie wymaga ręcznego zresetowania wyłącznika po uprzednim przywróceniu prawidłowego napięcia zasilania na cewkę wyzwalacza.
• Czy wyzwalacz pasuje do starszych serii NS? Ten konkretny model jest zoptymalizowany pod serię Compact NSX. W przypadku starszych urządzeń należy sprawdzić kompatybilność w dokumentacji technicznej producenta.
