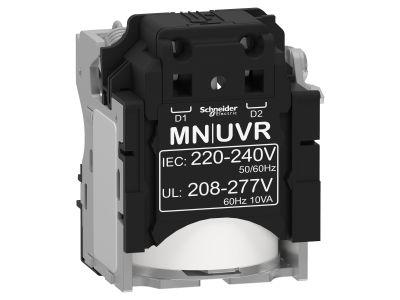

Wyzwalacz zanikowy MN 220-240VAC do Compact NSX100/160/250/400/630 3P/4P | LV429407 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz zanikowy MN o numerze katalogowym LV429407 to zaawansowane akcesorium elektryczne zaprojektowane przez renomowanego producenta Schneider Electric. Urządzenie to jest dedykowane do współpracy z wyłącznikami kompaktowymi z serii Compact NSX o prądach znamionowych od 100A do 630A, zarówno w wersjach 3-biegunowych (3P), jak i 4-biegunowych (4P). Głównym zadaniem wyzwalacza podnapięciowego jest monitorowanie poziomu napięcia w obwodzie sterowania. W sytuacji, gdy napięcie zasilania spadnie poniżej określonego progu bezpieczeństwa (zazwyczaj między 35% a 70% napięcia znamionowego Un), wyzwalacz wymusza natychmiastowe otwarcie styków wyłącznika głównego.

Produkt pracuje w szerokim zakresie napięcia znamionowego od 220V do 240V AC przy częstotliwości 50/60 Hz, co czyni go uniwersalnym rozwiązaniem w europejskich systemach elektroenergetycznych. Kluczową cechą tego komponentu jest funkcja blokady mechanicznej, która uniemożliwia ponowne załączenie wyłącznika (zamknięcie styków), dopóki napięcie w sieci nie powróci do bezpiecznego poziomu operacyjnego (powyżej 85% Un). Dzięki temu wyzwalacz MN stanowi krytyczny element systemów bezpieczeństwa maszynowego i ochrony instalacji przed skutkami niekontrolowanego rozruchu po awarii zasilania.

Zgodność z Normami

Wyzwalacz Schneider Electric LV429407 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających środowiskach przemysłowych. Urządzenie spełnia wymagania normy IEC 60947-2, która definiuje parametry pracy aparatury niskonapięciowej. Posiada certyfikację CE oraz jest w pełni kompatybilne z dyrektywami dotyczącymi bezpieczeństwa użytkowania sprzętu elektrycznego. Wysoka jakość wykonania zapewnia długą żywotność mechaniczną i elektryczną, spójną z parametrami wyłączników serii Compact NSX.

Zastosowanie

Wyzwalacz podnapięciowy MN znajduje szerokie zastosowanie w sektorze B2B, szczególnie w automatyce przemysłowej oraz systemach rozdziału energii. Jest niezbędny w układach, gdzie nagły powrót napięcia po jego zaniku mógłby spowodować zagrożenie dla personelu lub uszkodzenie maszyn (np. w układach napędowych, przenośnikach czy wentylatorach). Wykorzystuje się go również w obwodach bezpieczeństwa do zdalnego wyłączania zasilania poprzez przyciski awaryjne (E-Stop) połączone szeregowo z cewką wyzwalacza. Dzięki kompatybilności z serią NSX100-630, jest to standardowy wybór dla prefabrykatorów rozdzielnic niskiego napięcia.

Wskazówki Montażowe

Montaż wyzwalacza LV429407 odbywa się wewnątrz obudowy wyłącznika kompaktowego w specjalnie przygotowanym gnieździe akcesoriów. Przed przystąpieniem do prac należy upewnić się, że wyłącznik jest w pozycji otwartej (OFF) i odłączony od źródła zasilania.

• Wyzwalacz należy wsunąć w odpowiednie gniazdo po lewej stronie mechanizmu wyłącznika.
• Przewody sterujące o odpowiednim przekroju powinny zostać wyprowadzone przez dedykowane kanały kablowe w obudowie wyłącznika.
• Należy zwrócić szczególną uwagę na moment dokręcania zacisków pomocniczych, aby zapewnić trwały styk elektryczny i odporność na wibracje.
• Po montażu zaleca się przeprowadzenie testu funkcjonalnego poprzez symulację zaniku napięcia w obwodzie sterowania.

FAQ

• Czy wyzwalacz MN może pracować przy napięciu stałym DC? Prezentowany model LV429407 jest przeznaczony wyłącznie do pracy z napięciem przemiennym 220-240V AC. Do aplikacji DC należy dobrać odpowiedni wariant katalogowy.
• Czy wyzwalacz jest kompatybilny ze starszymi wyłącznikami Compact NS? Tak, akcesoria serii NSX są w dużej mierze kompatybilne wstecznie z serią NS, jednak zawsze zaleca się weryfikację dokumentacji technicznej konkretnego modelu.
• Co się stanie, jeśli napięcie spadnie tylko na chwilę? Wyzwalacz MN reaguje bezzwłocznie. Jeśli wymagana jest odporność na krótkotrwałe zapady napięcia, należy zastosować dodatkowy moduł opóźniający (UVR delay unit).
