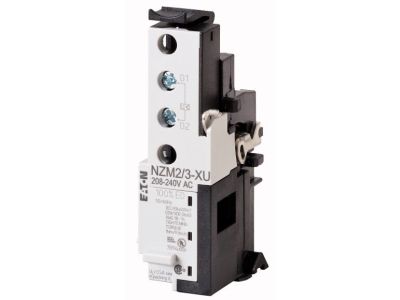

Wyzwalacz zanikowy do NZM2/3, 24VDC, NZM2/3-XU24DC | 259509 Eaton

Alternatywny kod produktu: NZM2/3-XU24DC

Opis i Kluczowe Cechy

Wyzwalacz zanikowy NZM2/3-XU24DC (numer katalogowy 259509) to akcesorium dedykowane do wyłączników serii NZM2(-4), N(S)2(-4), NZM3(-4) i N(S)3(-4). Zaprojektowany do pracy przy napięciu 24 V DC, umożliwia automatyczne wyłączenie obwodu w przypadku zaniku napięcia sterującego, co zwiększa bezpieczeństwo instalacji i chroni podłączone odbiorniki.

• Napięcie zasilania 24 V DC: Kompatybilny z przemysłowymi układami sterowania niskiego napięcia stałego, bezpośrednio współpracuje z akumulatorami i zasilaczami 24 V.
• Kompatybilność z seriami NZM2 i NZM3: Uniwersalny montaż w wyłącznikach NZM2(-4), N(S)2(-4), NZM3(-4) i N(S)3(-4) – elastyczne dopasowanie do różnych konfiguracji rozdzielnic.
• Funkcja wyzwalacza podnapięciowego: Natychmiastowe wyłączenie wyłącznika przy spadku napięcia poniżej progu działania, zapobiegające pracy silników i urządzeń w niebezpiecznych warunkach.
• Łatwy montaż modułowy: System grup funkcyjnych umożliwia szybki i pewny montaż bez potrzeby modyfikacji wyłącznika głównego.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN dla aparatury modułowej. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe numery norm dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Wyzwalacz zanikowy stosuje się wszędzie tam, gdzie wymagane jest automatyczne wyłączenie obwodu przy zaniku napięcia sterującego – szczególnie w układach bezpieczeństwa i automatyki przemysłowej.

• Ochrona silników elektrycznych przed samoczynnym ponownym załączeniem po zaniku napięcia.
• Wyłączanie awaryjne w maszynach i urządzeniach przemysłowych (ESD).
• Sterowanie sekwencyjne w rozdzielnicach z wyłącznikami NZM – zabezpieczenie przed pracą przy obniżonym napięciu.
• Automatyczne odłączanie odbiorników w systemach zasilania rezerwowego (np. przy przejściu na generator).

Wskazówki Montażowe

Montaż wyzwalacza może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wyłącznika. Wyzwalacz montuje się w dedykowanym gnieździe w wyłączniku NZM2/NZM3 zgodnie z instrukcją producenta. Momenty dokręcania oraz przekroje przyłączanych przewodów należy dobrać według dokumentacji technicznej. Używać wyłącznie przewodów o odpowiedniej izolacji i przekroju dostosowanym do napięcia 24 V DC.

FAQ

• Czy wyzwalacz działa przy napięciu 24 V AC? Nie. Jest przeznaczony wyłącznie do zasilania 24 V DC. Podłączenie napięcia przemiennego może uszkodzić urządzenie lub spowodować nieprawidłowe działanie.
• Jaki jest stopień ochrony (IP) wyzwalacza? Producent nie podaje osobnego stopnia ochrony dla akcesorium. Montowany wewnątrz rozdzielnicy wraz z wyłącznikiem, przyjmuje typowy dla aparatury modułowej stopień ochrony IP20 (ochrona przed ciałami stałymi >12,5 mm).
• Jak sprawdzić czy wyzwalacz działa poprawnie? Po zamontowaniu i przywróceniu napięcia 24 V DC wyzwalacz powinien pozwolić na załączenie wyłącznika. Przy zaniku napięcia (np. odłączeniu zasilania 24 V) wyłącznik powinien się wyłączyć. Zalecamy test funkcjonalny przed oddaniem instalacji do użytku.
