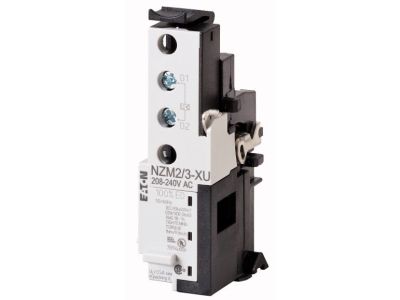

Wyzwalacz zanikowy do NZM2/3, 24VAC, NZM2/3-XU24AC | 259491 Eaton

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Eaton
Kod
1017607
EAN
4015082594916
Kod Producenta
259491
Wyzwalacz zanikowy do NZM2/3, 24VAC, NZM2/3-XU24AC

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: NZM2/3-XU24AC

Opis i Kluczowe Cechy

Wyzwalacz zanikowy NZM2/3-XU24AC (symbol 259491) to akcesorium przeznaczone do wyłączników serii NZM2(-4), N(S)2(-4), NZM3(-4) i N(S)3(-4). Zasilany napięciem 24 V AC, umożliwia automatyczne wyłączanie obwodu w przypadku zaniku napięcia, co zwiększa bezpieczeństwo instalacji i chroni przed niekontrolowanym załączeniem po powrocie zasilania.

  • Kompatybilność z serią NZM2/3: Pasuje do wyłączników NZM2(-4), N(S)2(-4), NZM3(-4) i N(S)3(-4) – ułatwia modernizację istniejących rozdzielnic bez konieczności zmiany głównego wyłącznika.
  • Napięcie zasilania 24 V AC: Umożliwia pracę w niskonapięciowych układach sterowania, typowych dla automatyki budynkowej i przemysłowej, zapewniając bezpieczną separację galwaniczną.
  • Funkcja wyzwalacza zanikowego: Reaguje na spadek napięcia poniżej wartości progowej, powodując natychmiastowe wyłączenie wyłącznika – chroni odbiorniki przed pracą przy obniżonym napięciu i umożliwia kontrolowany restart.
  • Montaż bezpośredni na wyłączniku: Akcesorium montuje się bezpośrednio na korpusie wyłącznika NZM, co oszczędza miejsce w rozdzielnicy i skraca czas instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących wyłączników i akcesoriów (posiada certyfikat CE). Montaż i eksploatacja muszą odbywać się zgodnie z dokumentacją techniczną producenta wyłącznika NZM.

Zastosowanie

Wyzwalacz zanikowy NZM2/3-XU24AC znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne odłączenie obwodu przy zaniku napięcia sieciowego. Sprawdza się w układach sterowania maszyn, automatyce budynkowej i instalacjach przemysłowych.

  • Automatyczne wyłączanie obwodu w przypadku zaniku napięcia – zabezpieczenie przed samoistnym rozruchem urządzeń po powrocie zasilania.
  • Ochrona silników i innych odbiorników przed pracą przy obniżonym napięciu, która mogłaby prowadzić do uszkodzenia uzwojeń.
  • Zastosowanie w systemach automatyki budynkowej (np. oświetlenie awaryjne, bramy, rolety) wymagających kontrolowanego wyłączenia przy zaniku napięcia.
  • Integracja z istniejącymi rozdzielnicami wyposażonymi w wyłączniki serii NZM2/3 – łatwa modernizacja bez zmiany infrastruktury.

Wskazówki Montażowe

Montaż wyzwalacza zanikowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest pozbawiony napięcia. Postępuj zgodnie z instrukcją montażu dostarczoną przez producenta wyłącznika NZM. Przekrój przewodów sterowniczych dobierz do prądu obwodu sterowania, zgodnie z obowiązującymi normami. Po zamontowaniu sprawdź poprawność działania wyzwalacza.

FAQ

  • Jakie jest napięcie zasilania wyzwalacza? Wyzwalacz zanikowy NZM2/3-XU24AC jest zasilany napięciem 24 V AC.
  • Z jakimi wyłącznikami jest kompatybilny? Akcesorium pasuje do wyłączników NZM2(-4), N(S)2(-4), NZM3(-4) i N(S)3(-4).
  • Jaka jest funkcja wyzwalacza zanikowego? Wyzwalacz powoduje wyłączenie wyłącznika głównego w przypadku spadku napięcia poniżej wartości progowej (zanik napięcia), co zapobiega niekontrolowanemu załączeniu odbiorników po powrocie zasilania.

  • Producent Eaton
  • Wymiary 0.03m x 0.09m x 0.042m
  • Seria producenta LZM , NZM, LN, N, PN
Wyzwalacz podnapięciowy
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 24 - 24
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 24 - 24
  • Rodzaj napięcia sterowania AC
  • Rodzaj połączenia elektrycznego Połączenie śrubowe
  • Zwłoczny Nie
  • Do wyłącznika Tak
  • Do łącznika krzywkowego Tak
  • Do wyłącznika silnikowego Nie
  • Do przekaźnika przeciążeniowego Nie
