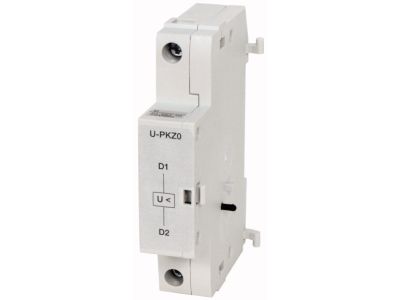

Wyzwalacz zanikowy bezzwłoczny U-PKZ0(400V50HZ) PKZ | 073138 Eaton

Alternatywny kod produktu: U-PKZ0(400V50HZ)

Opis i Kluczowe Cechy

Wyzwalacz zanikowy bezzwłoczny U-PKZ0 (400V 50Hz) o symbolu 073138 to specjalistyczny element przeznaczony do wyłączników ochronnych różnicowych serii PKZ(M)0. Jego zadaniem jest natychmiastowe wyłączenie chronionego obwodu w przypadku zaniku napięcia zasilania, co zapobiega niekontrolowanemu załączeniu urządzeń po powrocie napięcia. Dzięki bezzwłocznemu (bez opóźnienia) działaniu zwiększa bezpieczeństwo instalacji i chroni przed skutkami pracy w warunkach zbyt niskiego napięcia.

• Napięcie znamionowe 400 V AC, 50 Hz: dedykowany do standardowych sieci trójfazowych 400 V, zapewnia prawidłowe działanie w typowych instalacjach przemysłowych i budynkowych.
• Bezzwłoczny (bez opóźnienia) mechanizm wyzwalania: natychmiastowa reakcja na zanik napięcia – brak zwłoki czasowej minimalizuje ryzyko uszkodzenia odbiorników i zwiększa bezpieczeństwo.
• Kompatybilność z wyłącznikami PKZ(M)0: przeznaczony do montażu w aparaturze modułowej serii PKZ0, łatwa integracja z istniejącymi rozwiązaniami.
• Kompaktowa konstrukcja: przystosowany do montażu w rozdzielnicach na szynie TH35, nie zajmuje zbędnej przestrzeni.

Zgodność z Normami

Wyzwalacz U-PKZ0 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w stosowaniu. Aby zapewnić zgodność z wymogami prawa budowlanego i elektrotechnicznego, montaż i eksploatacja powinny odbywać się zgodnie z wytycznymi producenta oraz lokalnymi przepisami.

Zastosowanie

Wyzwalacz zanikowy bezzwłoczny znajduje zastosowanie wszędzie tam, gdzie wymagana jest ochrona przed niekontrolowanym załączeniem po zaniku napięcia – szczególnie w instalacjach z silnikami, urządzeniami przemysłowymi i systemami automatyki. Idealnie sprawdza się w:

• Ochrona przed samoczynnym rozruchem maszyn po powrocie napięcia – zwiększa bezpieczeństwo personelu.
• Automatyczne odłączanie zasilania w przypadku spadku napięcia poniżej wartości roboczej – zabezpiecza wrażliwe odbiorniki.
• Współpraca z wyłącznikami różnicowymi i nadprądowymi serii PKZ0 w rozdzielnicach głównych i podrozdzielniach.
• Instalacje w przemyśle, budynkach użyteczności publicznej oraz infrastrukturze technicznej.

Wskazówki Montażowe

Montaż wyzwalacza może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Wyzwalacz montuje się na szynie TH35 (DIN) w wyłączniku PKZ(M)0 zgodnie z instrukcją producenta. Podczas podłączania przewodów należy stosować odpowiednie momenty dokręcania oraz przekroje przewodów dobrane do obciążenia – szczegółowe wartości podane są w dokumentacji dołączonej do urządzenia. Po montażu sprawdź poprawność działania, symulując zanik napięcia przy wyłączonym obwodzie.

FAQ

• Czy wyzwalacz ma podświetlenie LED? Nie, wyzwalacz U-PKZ0 nie posiada wbudowanego podświetlenia. Jego zadaniem jest wyłącznie funkcja wyzwalania podnapięciowego.
• Jaki jest tryb pracy styku? Wyzwalacz nie posiada własnych styków – działa na zasadzie elektromagnesu, który mechanicznie zwalnia zatrzask wyłącznika PKZ0 w momencie zaniku napięcia.
• Czy można go stosować przy napięciu 230 V? Nie, urządzenie jest przeznaczone wyłącznie do napięcia znamionowego 400 V AC 50 Hz. Zastosowanie przy innych wartościach może spowodować nieprawidłowe działanie lub uszkodzenie.
