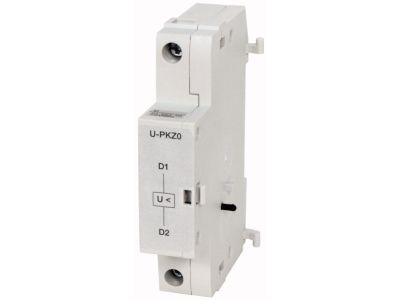

Wyzwalacz zanikowy bezzwłoczny U-PKZ0(230V50HZ) PKZ | 073135 Eaton

Opis i Kluczowe Cechy

Wyzwalacz zanikowy bezzwłoczny U-PKZ0(230V50HZ) marki EATON to kluczowy element systemów zabezpieczeń w automatyce przemysłowej i elektroinstalacjach. Urządzenie to zostało zaprojektowane do współpracy z wyłącznikami silnikowymi serii PKZM0 oraz PKZ0. Jego głównym zadaniem jest monitorowanie napięcia w obwodzie sterowania i automatyczne wyzwolenie wyłącznika w przypadku spadku napięcia poniżej określonej wartości progowej lub całkowitego zaniku zasilania. Dzięki bezzwłocznemu działaniu, wyzwalacz reaguje natychmiastowo, co eliminuje ryzyko niekontrolowanego samorozruchu maszyn po przywróceniu zasilania, co jest krytyczne dla bezpieczeństwa obsługi i ochrony mienia.

• Napięcie sterujące: Znamionowe napięcie pracy wynosi 230V AC przy częstotliwości 50Hz, co czyni go kompatybilnym ze standardowymi sieciami zasilającymi.
• Kompatybilność: Dedykowany do montażu bocznego w wyłącznikach ochronnych o rozmiarze PKZ(M)0.
• Bezzwłoczna reakcja: Brak opóźnienia czasowego gwarantuje natychmiastowe rozłączenie styków głównych wyłącznika w sytuacjach awaryjnych.
• Bezpieczeństwo: Uniemożliwia załączenie wyłącznika silnikowego, dopóki na zaciskach wyzwalacza nie pojawi się odpowiednie napięcie zasilające.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania norm międzynarodowych dotyczących aparatury niskonapięciowej. Wyzwalacz U-PKZ0 jest produkowany zgodnie z normą IEC/EN 60947, co potwierdza jego wysoką jakość wykonania oraz niezawodność w trudnych warunkach przemysłowych. Posiada certyfikację CE oraz spełnia dyrektywy dotyczące bezpieczeństwa maszynowego, co jest niezbędne przy projektowaniu układów sterowania zgodnych z wymogami BHP i dozoru technicznego.

Zastosowanie

Wyzwalacz podnapięciowy U-PKZ0 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Układach bezpieczeństwa maszyn: Zapobieganie automatycznemu restartowi silników po zaniku napięcia (zgodnie z normą PN-EN 60204).
• Systemach sterowania: Jako element zdalnego wyłączania awaryjnego poprzez przerwanie obwodu cewki wyzwalacza.
• Rozdzielnicach przemysłowych: Zabezpieczanie napędów pomp, wentylatorów oraz przenośników taśmowych przed pracą przy zbyt niskim napięciu, co mogłoby doprowadzić do przegrzania uzwojeń silnika.

Wskazówki Montażowe

Montaż wyzwalacza U-PKZ0 jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Urządzenie montuje się z lewej strony wyłącznika silnikowego PKZM0. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Przewody sterujące o odpowiednim przekroju należy podłączyć do zacisków śrubowych, dbając o zachowanie zalecanego momentu dokręcania, co gwarantuje trwałość połączenia elektrycznego i odporność na wibracje. Po montażu zaleca się przeprowadzenie testu funkcjonalnego poprzez symulację zaniku napięcia w obwodzie sterowania.

FAQ

• Czy wyzwalacz U-PKZ0 można zamontować samodzielnie na szynie DIN? Nie, wyzwalacz jest akcesorium dedykowanym do montażu bezpośrednio na boku wyłącznika silnikowego PKZM0/PKZ0, a dopiero taki zestaw montowany jest na szynie DIN.
• Czy urządzenie posiada styki pomocnicze? Wyzwalacz U-PKZ0 służy wyłącznie do wyzwalania mechanicznego wyłącznika. Jeśli wymagana jest sygnalizacja stanu, należy zastosować dodatkowe styki pomocnicze NHI lub AGM.
• Co się stanie, gdy napięcie spadnie do 50% wartości znamionowej? Wyzwalacz podnapięciowy zgodnie z charakterystyką powinien zadziałać w zakresie od 35% do 70% napięcia znamionowego, co oznacza, że przy 50% nastąpi bezpieczne rozłączenie obwodu.
