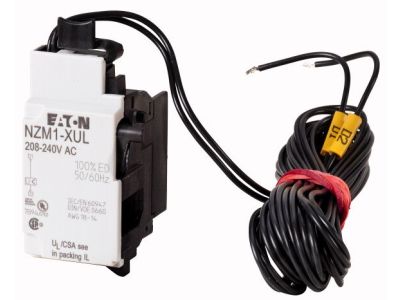

Wyzwalacz zanikowy 208-240VAC, NZM1-XUL208-240AC | 259471 Eaton

Alternatywny kod produktu: NZM1-XUL208-240AC

Opis i Kluczowe Cechy

Wyzwalacz zanikowy NZM1-XUL208-240AC (nr kat. 259471) to akcesorium przeznaczone do wyłączników serii NZM. Zaprojektowany do bezzwłocznego wyłączania wyłącznika przy spadku napięcia sterującego – kluczowe zabezpieczenie w systemach zatrzymania awaryjnego. Napięcie sterujące 208-240VAC gwarantuje kompatybilność z typowymi instalacjami przemysłowymi.

• Napięcie sterujące 208-240VAC: dopasowane do standardowych sieci zasilających, umożliwia niezawodną pracę w obwodach sterowniczych.
• Próg zadziałania 35-70% napięcia US: wyłącznik zostaje bezzwłocznie rozłączony, gdy napięcie spadnie poniżej bezpiecznego poziomu – zapobiega niekontrolowanemu załączeniu odbiorników.
• Zabezpieczenie przed przypadkowym załączeniem: po zaniku napięcia styki główne pozostają rozwarte, co uniemożliwia ponowne załączenie bez celowej interwencji.
• Kompatybilność z seriami NZM1(-4) oraz N(N/O)1(-4): uniwersalne dopasowanie do popularnych wyłączników, łatwa integracja z istniejącą aparaturą.
• Brak możliwości montażu z wyzwalaczami wzrostowymi NZM..-XA.. i pomocniczymi stykami NZM..-XHIV..: należy uwzględnić przy projektowaniu układu sterowania (szczegóły w dokumentacji).

Zgodność z Normami

Wyzwalacz zanikowy NZM1-XUL208-240AC jest zgodny z europejskimi normami bezpieczeństwa oraz wymaganiami dyrektyw niskonapięciowych. Posiada oznaczenie CE, co potwierdza spełnienie podstawowych standardów ochrony i niezawodności. W celu uzyskania szczegółowych informacji o konkretnych normach odniesienia należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Wyzwalacz zanikowy stosowany jest przede wszystkim w układach zatrzymania awaryjnego oraz wszędzie tam, gdzie wymagane jest automatyczne rozłączenie obwodu przy zaniku lub spadku napięcia sterującego. Znajduje zastosowanie w sterowaniu silnikami, maszynami przemysłowymi oraz w systemach automatyki budynkowej.

• Realizacja funkcji zatrzymania awaryjnego w połączeniu z przyciskiem awaryjnym – wyłącznik rozłącza się natychmiast po utracie napięcia sterującego.
• Ochrona przed samoczynnym załączeniem po powrocie napięcia – styki pozostają rozwarte do momentu świadomego ponownego załączenia.
• Sterowanie impulsowe do styczników, przekaźników lub PLC – wyzwalacz może być elementem sekwencji zabezpieczeń w rozdzielnicach.
• Zabezpieczenie obwodów oświetlenia awaryjnego i sygnalizacji – gwarantuje rozłączenie zasilania w przypadku awarii sieci.

Wskazówki Montażowe

Montaż wyzwalacza zanikowego NZM1-XUL208-240AC może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od wszystkich biegunów wyłącznika. Urządzenie montuje się bezpośrednio w dedykowanym gnieździe wyłącznika serii NZM (brak szyny TH35 – jest to akcesorium wewnętrzne). Momenty dokręcania połączeń elektrycznych należy stosować zgodnie z dokumentacją techniczną wyłącznika. Przekrój przewodów sterowniczych dobrać do maksymalnego prądu obwodu oraz długości połączeń.

FAQ

• Jakie napięcie sterujące jest wymagane do prawidłowej pracy wyzwalacza? Wyzwalacz NZM1-XUL208-240AC wymaga napięcia sterującego w zakresie 208–240 VAC. Przy spadku poniżej 35–70% tego napięcia następuje bezzwłoczne wyłączenie.
• Do jakich wyłączników można zamontować to akcesorium? Wyzwalacz jest przeznaczony do wyłączników serii NZM1(-4) oraz N(N/O)1(-4). Nie jest kompatybilny z innymi seriami ani z wyzwalaczami wzrostowymi NZM..-XA.. ani pomocniczymi stykami NZM..-XHIV.. – należy to uwzględnić przy projektowaniu.
• Czy wyzwalacz zanikowy posiada podświetlenie lub sygnalizację LED? Nie, wyzwalacz nie ma własnego podświetlenia. Jego zadaniem jest wyłączenie wyłącznika przy zaniku napięcia; nie generuje sygnałów optycznych. Stan zadziałania można monitorować za pomocą dodatkowych styków pomocniczych (jeśli są dozwolone w danym układzie).
