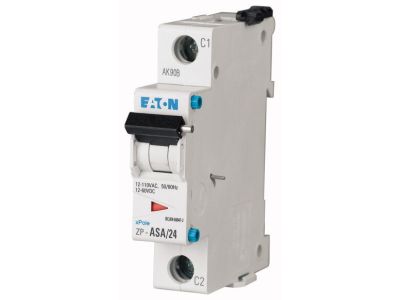

Wyzwalacz wzrostowy ZP-ASA/24 | 248438 Eaton

Alternatywny kod produktu: ZP-ASA/24

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy ZP-ASA/24 (symbol 248438) to urządzenie modułowe montowane na szynie DIN, przeznaczone do odłączania obwodów w przypadku wzrostu napięcia oraz do zdalnego sterowania wyłącznikami nadprądowymi. Szeroki zakres napięć zasilania 12–110 V AC / 12–60 V DC oraz częstotliwość 50/60 Hz zapewniają uniwersalne zastosowanie w instalacjach prądu przemiennego i stałego. Kompaktowa obudowa o szerokości 1 modułu (17,5 mm) oszczędza miejsce w rozdzielnicy.

• Zakres napięć zasilania: 12–110 V AC / 12–60 V DC – umożliwia pracę w różnych systemach sterowania, zarówno prądu przemiennego, jak i stałego, zwiększając elastyczność instalacji.
• Częstotliwość 50/60 Hz: gwarantuje kompatybilność z sieciami energetycznymi w Europie i innych regionach świata.
• Szerokość montażowa 17,5 mm (1 moduł): pozwala na oszczędność miejsca na szynie DIN w rozdzielnicach, ułatwiając rozbudowę instalacji.
• Wymiary montażowe zatyczki 45 mm: ułatwiają szybki i pewny montaż w standardowych obudowach oraz zapewniają stabilność mechaniczną.
• Przyłącze zaciskowe: dedykowane do przewodów o różnych przekrojach (zakres 1–25), umożliwiające bezpieczne i trwałe połączenie.

Zgodność z Normami

Urządzenie spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczone jest do stosowania w instalacjach zgodnych z dyrektywą niskonapięciową.

Zastosowanie

Wyzwalacz wzrostowy ZP-ASA/24 znajduje zastosowanie w instalacjach wymagających niezawodnego odłączania obwodu przy przekroczeniu napięcia lub zdalnego wyzwalania wyłączników.

• Ochrona odbiorników przed skutkami przepięć w sieci zasilającej.
• Zdalne wyłączanie obwodów za pomocą sygnału napięciowego w systemach automatyki budynkowej.
• Współpraca z wyłącznikami nadprądowymi w rozdzielnicach głównych i podrozdzielnicach.
• Sterowanie procesami przemysłowymi wymagającymi szybkiego odcięcia zasilania w stanach awaryjnych.

Wskazówki Montażowe

Montaż wyzwalacza wzrostowego ZP-ASA/24 może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie montuje się na szynie DIN TH35 w rozdzielnicy modułowej. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w całej instalacji. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją producenta.

FAQ

• Czy wyzwalacz ma podświetlenie? Produkt nie posiada wbudowanego podświetlenia. Stan pracy można określić na podstawie mechanicznego wskaźnika lub przez pomiar napięcia.
• Jaki stopień ochrony ma to urządzenie? Wyzwalacz przeznaczony jest do montażu w suchych pomieszczeniach wewnątrz rozdzielnic. Dla aparatury modułowej typowym stopniem ochrony jest IP20 (brak danych producenta o wyższym stopniu).
• Jakie napięcie sterujące jest potrzebne do wyzwolenia? Wyzwalacz wzrostowy reaguje na przekroczenie napięcia. Cewka wymaga zasilania w zakresie 12–110 V AC lub 12–60 V DC – szczegółowe wartości progowe znajdują się w dokumentacji technicznej.
