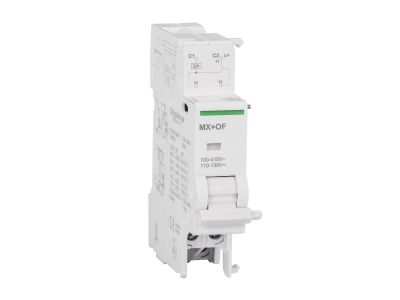

Wyzwalacz wzrostowy ze stykiem MX+OF-230/400 1CO 100…415 VAC, 110…130 VDC, Acti 9 | A9N26946 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy ze stykiem pomocniczym MX+OF o numerze katalogowym A9N26946 to zaawansowany komponent modułowy z renomowanej serii Acti 9 firmy Schneider Electric. Urządzenie to łączy w sobie dwie kluczowe funkcje: zdalne wyzwalanie wyłącznika oraz sygnalizację jego stanu za pomocą zintegrowanego styku przełącznego (1CO). Mechanizm MX pozwala na natychmiastowe otwarcie aparatu zabezpieczającego po podaniu impulsu napięciowego na cewkę wyzwalacza, co jest niezbędne w systemach bezpieczeństwa i automatyki budynkowej.

• Szeroki zakres napięcia sterującego: Urządzenie obsługuje napięcie przemienne (AC) w zakresie od 100 V do 415 V (50/60 Hz) oraz napięcie stałe (DC) od 110 V do 130 V, co zapewnia wyjątkową uniwersalność w różnych typach instalacji.
• Zintegrowany styk pomocniczy OF: Wyposażenie w jeden styk przełączny (1CO) umożliwia zdalne monitorowanie pozycji aparatu (otwarty/zamknięty), co ułatwia diagnostykę i integrację z systemami BMS.
• Wysoka zdolność łączeniowa styku: Znamionowy prąd łączeniowy wynosi 3 A przy napięciu 415 V AC oraz 6 A przy napięciu mniejszym lub równym 240 V AC, co pozwala na bezpośrednie sterowanie lampkami sygnalizacyjnymi lub przekaźnikami pośredniczącymi.
• Kompatybilność systemowa: Produkt jest w pełni kompatybilny z gamami Acti 9, Clario, Librio oraz Prodis, co gwarantuje bezproblemowy montaż mechaniczny i elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Jako element systemu Acti 9, wyzwalacz MX+OF spełnia wymagania dotyczące aparatury modułowej niskiego napięcia, co potwierdza jego niezawodność w trudnych warunkach eksploatacyjnych. Zastosowanie wysokiej jakości materiałów izolacyjnych zapewnia odpowiedni stopień ochrony oraz długowieczność komponentu w rozdzielnicach elektrycznych.

Zastosowanie

Wyzwalacz wzrostowy A9N26946 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych. Jest kluczowym elementem w układach przeciwpożarowych (wyłączniki prądu), systemach sterowania oddymianiem oraz w układach automatyki, gdzie wymagane jest zdalne odłączenie zasilania w sytuacjach awaryjnych. Dzięki stykowi pomocniczemu OF, inżynierowie mogą łatwo zaimplementować wizualizację stanu pracy rozdzielnicy na panelach operatorskich lub w systemach nadzoru.

Wskazówki Montażowe

Montaż wyzwalacza odbywa się po lewej stronie kompatybilnego aparatu modułowego (np. wyłącznika nadprądowego iC60 lub wyłącznika różnicowoprądowego iID). Urządzenie montowane jest na standardowej szynie DIN (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekroje przewodów: Zaciski są przystosowane do przewodów sztywnych i giętkich, co pozwala na elastyczne dopasowanie do projektu instalacji.
• Bezpieczeństwo: Wszelkie prace instalacyjne powinny być wykonywane przy odłączonym napięciu zasilania przez wykwalifikowany personel z uprawnieniami SEP.

FAQ

• Czy wyzwalacz MX+OF wymaga stałego napięcia do podtrzymania pracy? Nie, wyzwalacz wzrostowy działa impulsowo. Podanie napięcia na cewkę powoduje wyzwolenie aparatu.
• Z jakimi seriami osprzętu współpracuje ten model? Model A9N26946 jest dedykowany do współpracy z systemami Acti 9, Clario, Librio oraz Prodis od Schneider Electric.
• Czy styk OF może służyć do sygnalizacji zadziałania wyzwalacza? Tak, styk przełączny 1CO zmienia swój stan w momencie zmiany pozycji styków głównych aparatu, do którego wyzwalacz jest dołączony.
