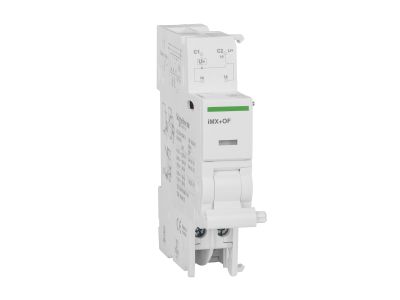

Wyzwalacz wzrostowy ze stykiem iMX+OF-230/400 1CO 100…415 VAC, 110…130 VDC, Acti 9 | A9A26946 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy iMX+OF o numerze katalogowym A9A26946 to zaawansowane akcesorium elektryczne z serii Acti 9 od renomowanego producenta Schneider Electric. Urządzenie to łączy w sobie funkcję wyzwalacza napięciowego oraz styku pomocniczego (OF), co pozwala na kompleksowe zarządzanie stanem aparatury modułowej. Głównym zadaniem wyzwalacza jest bezzwłoczne wyłączenie przypisanego aparatu, takiego jak wyłącznik nadprądowy iC60 lub wyłącznik różnicowoprądowy iID, w momencie podania napięcia sterującego na cewkę. Urządzenie charakteryzuje się wyjątkową elastycznością dzięki szerokiemu zakresowi napięć roboczych: od 100 do 415 V prądu przemiennego (VAC) oraz od 110 do 130 V prądu stałego (VDC). Zintegrowany styk przełączny 1CO (jeden styk przełączny) umożliwia jednoczesną sygnalizację stanu otwarcia lub zamknięcia aparatu głównego do systemów nadrzędnych, takich jak sterowniki PLC czy systemy zarządzania budynkiem BMS.

• Szeroki zakres napięcia sterującego zapewniający uniwersalność w różnych typach instalacji elektrycznych.
• Zintegrowany styk pomocniczy OF do precyzyjnego monitorowania statusu urządzenia.
• Bezzwłoczny czas reakcji zwiększający poziom bezpieczeństwa czynnego instalacji.
• Kompaktowa budowa modułowa o szerokości 18 mm, idealnie dopasowana do szyny DIN.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Wyzwalacz iMX+OF spełnia wymagania normy IEC/EN 60947-5-1, co gwarantuje jego niezawodność w wymagających zastosowaniach przemysłowych i komercyjnych. Posiada certyfikację CE oraz jest w pełni zgodny z dyrektywami środowiskowymi RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji i dbałość o ekologię.

Zastosowanie

Wyzwalacz wzrostowy A9A26946 znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych, gdzie wymagana jest zdalna kontrola nad zasilaniem. Jest kluczowym elementem w układach bezpieczeństwa, takich jak:

• Systemy przeciwpożarowe służące do zdalnego odłączania zasilania w budynkach podczas alarmu.
• Układy automatyki przemysłowej wykorzystywane do awaryjnego zatrzymywania maszyn i linii produkcyjnych.
• Instalacje inteligentnych budynków (BMS) do inteligentnego zarządzania obciążeniami i scenariuszami bezpieczeństwa.
• Rozdzielnice główne i oddziałowe wymagające zdalnej kontroli stanu obwodów przez operatora.

Wskazówki Montażowe

Montaż wyzwalacza iMX+OF jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardowej szynie DIN 35 mm. Urządzenie montuje się po lewej stronie aparatu bazowego z serii Acti 9. Przed przystąpieniem do prac instalacyjnych należy bezwzględnie upewnić się, że zasilanie w obwodzie jest odłączone. Przewody sterujące należy podłączyć do zacisków śrubowych, dbając o odpowiedni moment dokręcania, co zapobiega powstawaniu rezystancji przejścia i przegrzewaniu się styków. Szerokość modułu wynosi dokładnie 18 mm (1 moduł), co pozwala na optymalne wykorzystanie miejsca wewnątrz rozdzielnicy.

FAQ

Czy wyzwalacz iMX+OF wymaga stałego napięcia do podtrzymania pracy?
Nie, wyzwalacz wzrostowy działa na zasadzie impulsu. Podanie napięcia na cewkę powoduje natychmiastowe wyzwolenie mechaniczne aparatu głównego, po czym napięcie może zostać odłączone.

Czy mogę zamontować ten wyzwalacz do aparatów innych producentów?
Wyzwalacz A9A26946 jest dedykowany wyłącznie do współpracy z aparaturą modułową Schneider Electric z serii Acti 9, co zapewnia pełną kompatybilność mechaniczną oraz elektryczną.

Jaki jest zakres napięć dla prądu stałego (DC)?
Urządzenie pracuje poprawnie w zakresie napięcia sterującego od 110 do 130 V DC.
