Wyzwalacz wzrostowy z VHI z listwą zaciskową, 208-240VAC/DC, NZM1-XAHIV208-250AC/DC | 259782 Eaton

Alternatywny kod produktu: NZM1-XAHIV208-250AC/DC

Opis i Kluczowe Cechy

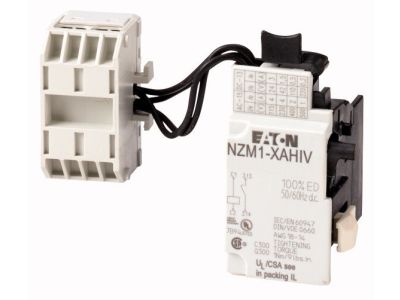

Wyzwalacz wzrostowy z VHI i listwą zaciskową Eaton oznaczony symbolem NZM1-XAHIV208-250AC/DC (nr kat. 259782) to dedykowane akcesorium do wyłączników serii NZM (NZM1...NZM4) oraz N(S)1...N(S)4. Zasilany napięciem 208–240 V AC/DC, zapewnia niezawodne wyzwalanie w przypadku wystąpienia przepięcia, chroniąc instalację i odbiorniki przed skutkami przeciążeń napięciowych. Modułowa konstrukcja ułatwia montaż w rozdzielnicy, a listwa zaciskowa upraszcza przyłączanie przewodów.

• Napięcie zasilania 208–240 V AC/DC: Szeroki zakres uniemożliwia pracę w instalacjach o różnych standardach napięciowych – zarówno przemiennego, jak i stałego – bez konieczności stosowania dodatkowych konwerterów.
• Kompatybilność z wyłącznikami NZM oraz N(S): Dedykowany montaż w aparaturze serii NZM1...NZM4 i N(S)1...N(S)4 gwarantuje bezproblemową integrację mechaniczną i elektryczną.
• Funkcja wyzwalacza wzrostowego: Wykrywa przekroczenie dopuszczalnego napięcia i inicjuje zadziałanie wyłącznika, skutecznie zabezpieczając obwód przed uszkodzeniami spowodowanymi przepięciami.
• Listwa zaciskowa: Umożliwia szybkie i pewne przyłączenie przewodów bez użycia narzędzi, co przyspiesza montaż i konserwację.
• Konstrukcja modułowa: Łatwy montaż na szynie TH35 (DIN) oraz możliwość łączenia z innymi akcesoriami modułowymi zwiększa elastyczność projektowania rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa oraz dyrektywami Unii Europejskiej, na co wskazuje oznaczenie CE. Ze względu na przeznaczenie do serii wyłączników NZM, wyzwalacz spełnia wymagania stawiane akcesoriom do aparatury modułowej w instalacjach niskiego napięcia. Szczegółowe informacje dotyczące konkretnych norm można znaleźć w dokumentacji technicznej producenta.

Zastosowanie

Wyzwalacz wzrostowy z listwą zaciskową znajduje zastosowanie wszędzie tam, gdzie wymagane jest automatyczne odłączenie zasilania w razie wystąpienia przepięcia, co zwiększa bezpieczeństwo instalacji i chroni wrażliwe odbiorniki.

• Ochrona silników, transformatorów i zasilaczy przed skutkami nagłego wzrostu napięcia w sieci.
• Zdalne wyzwalanie wyłączników głównych w szafach sterowniczych przemysłowych linii produkcyjnych.
• Automatyka budynkowa – zabezpieczenie instalacji oświetleniowej, HVAC czy systemów alarmowych przed przepięciami.
• Systemy bezpieczeństwa wymagające niezawodnego rozłączenia obwodu przy przekroczeniu progów napięciowych.

Wskazówki Montażowe

Montaż wyzwalacza może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie należy odłączyć napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) zgodnie z instrukcją producenta. Przewody należy przyłączać do listwy zaciskowej z użyciem odpowiedniego momentu dokręcania (szczegóły w dokumentacji technicznej). Przekrój przewodów dostosować do prądu obwodu. Po zakończeniu montażu sprawdzić poprawność połączeń oraz działanie wyzwalacza.

FAQ

• Czy wyzwalacz jest podświetlany? W dostępnych danych nie ma informacji o wbudowanym podświetleniu. Wyzwalacze wzrostowe tego typu zazwyczaj nie posiadają diody sygnalizacyjnej – stan zadziałania można odczytać z pozycji wyłącznika głównego.
• Jaki stopień ochrony IP ma wyzwalacz? Jako akcesorium montowane wewnątrz rozdzielnicy, typowo charakteryzuje się stopniem ochrony IP20. Szczegółowe dane dla tego konkretnego modelu należy sprawdzić w karcie katalogowej producenta.
• Jak działa wyzwalacz wzrostowy? Monitoruje napięcie zasilania na swoich zaciskach. Po przekroczeniu ustawionego progu (w tym zakresie 208–240 V AC/DC) generuje impuls mechaniczny powodujący rozłączenie wyłącznika, odcinając dopływ energii do odbiorników.
