Wyzwalacz wzrostowy z przewodami MX 24V AC/DC do NSXm Compact NSX | LV426861 Schneider Electric

Opis i Kluczowe Cechy

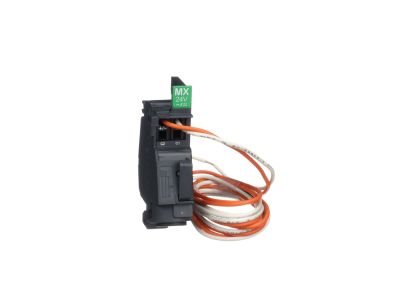

Wyzwalacz wzrostowy MX 24V AC/DC (symbol LV426861) przeznaczony do montażu w wyłącznikach kompaktowych serii NSXm/Compact NSX. Zasilany napięciem 24 V AC/DC, umożliwia zdalne wyzwalanie wyłącznika w sytuacjach awaryjnych lub sterowania automatycznego. Wyposażony w fabrycznie dołączone przewody, co skraca czas instalacji i eliminuje potrzebę dodatkowego okablowania wewnątrz rozdzielnicy.

• Napięcie sterowania 24 V AC/DC: uniwersalne zasilanie – kompatybilne z niskonapięciowymi systemami sterowania (BMS, PLC) oraz klasycznymi obwodami 24 V; bezpieczne dla personelu i urządzeń.
• Przewody w zestawie: gotowe do podłączenia – redukuje czas montażu i ryzyko błędów okablowania; przewody o odpowiedniej długości do pracy wewnątrz wyłącznika.
• Kompatybilność z serią NSXm/Compact NSX: dedykowane akcesorium – gwarantowane dopasowanie mechaniczne i elektryczne bez konieczności przeróbek; szybkie mocowanie wewnątrz wyłącznika.
• Funkcja zdalnego wyzwalania: przerywa obwód po otrzymaniu sygnału – stosowane w systemach bezpieczeństwa, wyłącznikach różnicowoprądowych z pilotem, sterowaniu awaryjnym (emergency stop).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE, co potwierdza spełnienie podstawowych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do stosowania w instalacjach elektrycznych niskiego napięcia. Montaż i eksploatacja muszą być zgodne z obowiązującymi przepisami krajowymi oraz dokumentacją producenta.

Zastosowanie

Wyzwalacz wzrostowy MX 24V AC/DC znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne lub automatyczne wyłączanie obwodów bez fizycznej ingerencji operatora. Dzięki kompaktowej konstrukcji i dołączonym przewodom sprawdza się zarówno w nowych projektach, jak i modernizacjach istniejących rozdzielnic.

• Zdalne wyłączanie awaryjne w systemach bezpieczeństwa (Emergency Stop) – natychmiastowe przerwanie zasilania krytycznych odbiorników.
• Sterowanie automatyką budynkową (BMS) – wyzwalanie wyłączników na sygnał z czujników dymu, temperatury lub systemu nadzoru.
• Współpraca z przyciskami sterowniczymi i przekaźnikami – impuls z przycisku wyzwala wyłącznik w rozdzielnicy, np. w instalacjach oświetleniowych lub wentylacyjnych.
• Integracja z systemami PLC – jako element zabezpieczający procesy przemysłowe poprzez zdalne odcięcie zasilania na żądanie sterownika.

Wskazówki Montażowe

Montaż wyzwalacza może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie głównym i pomocniczym. Wyzwalacz montuje się w dedykowanym gnieździe wewnątrz wyłącznika NSXm/Compact NSX zgodnie z instrukcją producenta. Dołączone przewody należy podłączyć do źródła napięcia sterującego 24 V AC/DC – zachowując polaryzację (brak polaryzacji dla AC, dla DC należy przestrzegać oznaczeń). Dokręcaj zaciski z momentem podanym w dokumentacji wyłącznika. Przekrój przewodów sterujących dobierz zgodnie z prądem pobieranym przez wyzwalacz (wartość podana w karcie katalogowej). Po zakończeniu montażu wykonaj test działania przed ponownym załączeniem napięcia głównego.

FAQ

• Jakie napięcie sterowania jest wymagane? Wyzwalacz działa przy napięciu 24 V AC lub DC – uniwersalne zasilanie pozwala na stosowanie w różnych systemach niskonapięciowych.
• Czy wyzwalacz jest kompatybilny ze starszymi wersjami wyłączników Compact NSX? Produkt przeznaczony jest do serii NSXm/Compact NSX – przed zakupem sprawdź zgodność z konkretnym modelem wyłącznika (lista kompatybilności w dokumentacji technicznej).
• W jaki sposób następuje wyzwolenie? Po podaniu napięcia 24 V na cewkę wyzwalacza, mechanizm wewnętrzny powoduje rozłączenie styków głównych wyłącznika. Po zaniku napięcia wyzwalacz wraca do stanu spoczynku – do ponownego załączenia wyłącznika wymagane jest ręczne uzbrojenie.
