Wyzwalacz wzrostowy x160-x250 380-450VAC | HXA005H Hager

Opis i Kluczowe Cechy

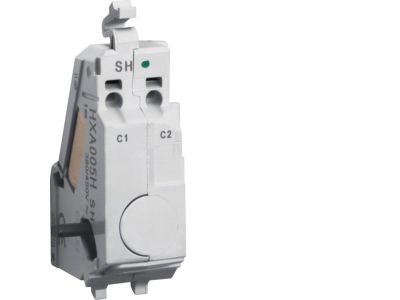

Wyzwalacz wzrostowy HXA005H przeznaczony jest do współpracy z wyłącznikami oraz rozłącznikami kompaktowymi. Po podaniu napięcia zasilania 380–450 VAC na cewkę urządzenie zadziała, rozłączając styki główne aparatu. Dzięki temu umożliwia zdalne lub automatyczne odłączenie obwodu w sytuacji wystąpienia przepięcia. Produkt nie wymaga dodatkowego zasilania pomocniczego – cewka pobiera energię bezpośrednio z obwodu sterującego.

• Napięcie zasilania 380–450 VAC: przystosowany do typowych sieci trójfazowych, co ułatwia integrację bez konieczności stosowania dodatkowych przekładników.
• Dedykowany do wyłączników i rozłączników kompaktowych: łatwy montaż mechaniczny i elektryczny w standardowej rozdzielnicy, kompatybilność z wieloma modelami aparatów.
• Działanie przy wzroście napięcia (wyzwalacz wzrostowy): zapewnia ochronę odbiorników przed skutkami przepięć, automatycznie odłączając zasilanie, gdy napięcie na cewce osiągnie zadany poziom.
• Kompaktowa konstrukcja modułowa: zajmuje minimalną ilość miejsca w szafie sterowniczej, co jest istotne przy gęstym zabudowie aparatury.

Zgodność z Normami

Wyzwalacz wzrostowy HXA005H został zaprojektowany zgodnie z obowiązującymi dyrektywami Unii Europejskiej oraz posiada oznaczenie CE. Producent deklaruje zgodność z odpowiednimi normami europejskimi oraz standardem DIN, co gwarantuje bezpieczną pracę w instalacjach niskiego napięcia. Montaż i użytkowanie powinny odbywać się zgodnie z wytycznymi producenta oraz lokalnymi przepisami.

Zastosowanie

Wyzwalacz wzrostowy sprawdza się wszędzie tam, gdzie konieczne jest automatyczne odłączenie obwodu w przypadku niebezpiecznego wzrostu napięcia. Stosowany jest w rozdzielnicach przemysłowych, komercyjnych oraz w automatyce budynkowej.

• Ochrona silników, transformatorów i innych odbiorników przed przepięciami w sieci trójfazowej.
• Zdalne wyłączanie obwodów w systemach sterowania PLC – sygnał napięciowy 380–450 VAC inicjuje rozłączenie styków głównych.
• Realizacja sekwencyjnego odłączania zasilania w układach automatyki, np. przy przekroczeniu zadanego poziomu napięcia.
• Zabezpieczenie instalacji przed skutkami asymetrii napięcia lub skoków w sieci energetycznej.

Wskazówki Montażowe

Montaż wyzwalacza wzrostowego może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony zapewniającym bezpieczeństwo. Podczas podłączania przewodów należy stosować się do zaleceń producenta dotyczących momentu dokręcania zacisków oraz przekroju przewodów, który musi być dobrany do prądu obwodu głównego. Po zakończeniu montażu sprawdź poprawność połączeń oraz działanie wyzwalacza przed ponownym włączeniem napięcia.

FAQ

• Jakie napięcie musi być podane na cewkę, aby wyzwalacz zadziałał? Wyzwalacz aktywuje się po podaniu napięcia z zakresu 380–450 VAC. Szczegółowy próg zadziałania (np. minimalne napięcie wyzwalające) należy zweryfikować w karcie katalogowej danego modelu.
• Czy wyzwalacz wzrostowy może być stosowany w rozdzielnicach modułowych? Tak, urządzenie jest przystosowane do montażu na szynie TH35 w standardowych rozdzielnicach. Montaż powinien być wykonany przez wykwalifikowanego elektryka z zachowaniem zasad bezpieczeństwa.
• Jaki jest stopień ochrony (IP) wyzwalacza? Producent nie podaje konkretnej wartości IP. Standardowo dla aparatury modułowej przyjmuje się IP20, co oznacza ochronę przed dotknięciem palcem i ciałami stałymi powyżej 12 mm. W przypadku montażu w środowisku wilgotnym lub zapylonym należy zastosować dodatkową obudowę.
