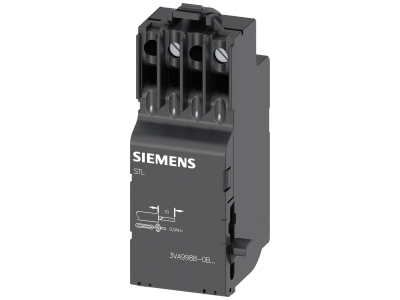

Wyzwalacz wzrostowy STL(EI) 24VDC | 3VA9988-0BM10 Siemens

Alternatywny kod produktu: 3VA99880BM10

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy STL(EI) o napięciu 24 V DC (symbol 3VA9988-0BM10) to wewnętrzne wyposażenie dodatkowe do wyłączników kompaktowych serii 3VA (3VA1, 3VA20-26). Przeznaczony do realizacji blokady elektrycznej, zapewnia zdalne wyzwalanie wyłącznika w określonych warunkach napięciowych. Dzięki kodowaniu barwnemu i mechanicznemu montaż jest bezbłędny i możliwy we wszystkich seriach konstrukcyjnych wyłączników 3VA.

• Napięcie znamionowe 24 V DC: dedykowany do sterowania niskonapięciowego w systemach automatyki i zabezpieczeń, umożliwia bezpieczne wyzwalanie wyłącznika bez ryzyka uszkodzenia cewki.
• Kodowanie barwne i mechaniczne: eliminuje ryzyko błędnego montażu w kieszeniach wyposażenia wyłącznika, skraca czas instalacji i zwiększa niezawodność.
• Kompatybilność z wieloma seriami 3VA: ten sam element pasuje do wyłączników 3VA1 oraz 3VA20-26, co ułatwia zarządzanie magazynem i unifikację w projektach.
• Wewnętrzny montaż w wyłączniku: nie zajmuje dodatkowej przestrzeni w rozdzielnicy, zachowuje kompaktowe wymiary całego układu.
• Elastyczność zastosowań: może być stosowany jako wyzwalacz napięciowy w układach blokad, zdalnego wyłączania lub sekwencyjnego załączania.

Zgodność z Normami

Wyzwalacz wzrostowy STL(EI) 24 V DC spełnia wymagania europejskich norm dotyczących wyposażenia dodatkowego wyłączników niskiego napięcia. Produkt posiada oznaczenie CE i jest zgodny z obowiązującymi dyrektywami bezpieczeństwa. Wykorzystanie go w dedykowanych wyłącznikach 3VA gwarantuje zachowanie parametrów znamionowych całego układu.

Zastosowanie

Wyzwalacz wzrostowy STL(EI) znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne wyzwalanie wyłącznika na skutek pojawienia się napięcia 24 V DC. Najczęściej wykorzystywany w:

• Blokadach elektrycznych (interlocking) – uniemożliwia załączenie wyłącznika w określonych warunkach.
• Układach zdalnego wyłączania awaryjnego – np. z przycisków zatrzymania awaryjnego lub sygnałów z systemu BMS.
• Automatyce przemysłowej – jako element sekwencji załączania/wyłączania w sterownikach PLC.
• Rozdzielnicach głównych i podrozdzielnicach – w ramach zabezpieczeń przeciwprzepięciowych lub podnapięciowych.

Wskazówki Montażowe

Montaż wyzwalacza wzrostowego STL(EI) 24 V DC powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie od wyłącznika i upewnij się, że obwód jest pozbawiony napięcia. Wyzwalacz montuje się wewnątrz wyłącznika w dedykowanej kieszeni wyposażenia – system kodowania barwnego i mechanicznego wskaże właściwe miejsce. Moment dokręcania śrub mocujących oraz przekrój przewodów przyłączeniowych należy dobrać zgodnie z dokumentacją techniczną wyłącznika 3VA. Po zamontowaniu sprawdź działanie wyzwalacza przed ponownym włączeniem napięcia.

FAQ

• Czy wyzwalacz posiada podświetlenie (LED)? Nie, wyzwalacz wzrostowy STL(EI) nie ma wbudowanego podświetlenia. Jest to element wykonawczy – cewka elektromagnesu – sygnalizacja stanu (załącz/wyłącz) jest realizowana przez zewnętrzne łączniki pomocnicze lub wskaźniki na wyłączniku.
• Jaki jest stopień ochrony (IP) tego wyzwalacza? Wyzwalacz przeznaczony jest do montażu wewnętrznego w wyłączniku kompaktowym, dlatego jego stopień ochrony jest pochodną obudowy wyłącznika i całej rozdzielnicy. W typowych warunkach w rozdzielnicy jest to IP20. Nie jest przewidziany do pracy w środowisku wilgotnym lub zapylonym.
• Jaką funkcję pełni wyzwalacz – czy działa przy wzroście napięcia, czy przy jego braku? Jest to wyzwalacz wzrostowy (nadnapięciowy) – aktywuje się po przyłożeniu napięcia 24 V DC na jego cewkę. Służy do zdalnego wyzwalania wyłącznika w momencie pojawienia się sygnału sterującego, np. z przycisku lub przekaźnika. Nie jest to wyzwalacz podnapięciowy (zanikowy).
