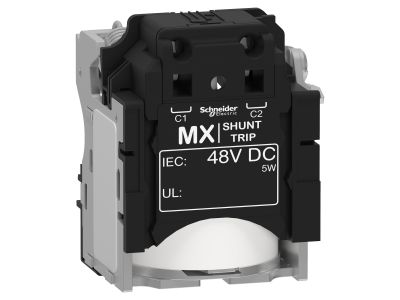

Wyzwalacz wzrostowy MX 48VDC NSX Compact NSX | LV429392 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy MX o symbolu LV429392 to napięciowy wyzwalacz wybijakowy przeznaczony do wyłączników serii Compact NSX, Easypact CVS oraz PowerPact Multistandard. Zasilany napięciem 48 VDC, umożliwia zdalne sterowanie wyłączaniem obwodu, co zapewnia szybką i bezpieczną reakcję w sytuacjach awaryjnych lub podczas planowanego odcięcia zasilania.

• Napięcie sterowania 48 VDC: Kompatybilność z niskonapięciowymi układami sterowania, idealny do współpracy z przekaźnikami, sterownikami PLC i systemami automatyki.
• Zgodność z gamami Compact NSX, Easypact CVS, PowerPact Multistandard: Szeroki zakres możliwych zastosowań bez konieczności zmiany wyłącznika głównego.
• Typ wyzwalacza – cewka wybijakowa: Szybkie i niezawodne wyzwolenie mechanizmu wyłącznika przy podaniu napięcia sterującego.
• Zastosowanie w sterowaniu: Pozwala na zdalne odcinanie obwodów, ułatwiając automatyzację procesów i zwiększając bezpieczeństwo obsługi.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących aparatury niskiego napięcia i posiada certyfikację CE. Charakteryzuje się wysoką niezawodnością oraz bezpieczeństwem pracy, zgodnie z powszechnie stosowanymi standardami w branży elektrotechnicznej.

Zastosowanie

Wyzwalacz wzrostowy MX 48VDC znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne wyłączanie obwodów elektrycznych. Sprawdza się zarówno w prostych układach sterowania, jak i w rozbudowanych systemach automatyki.

• Zdalne wyłączanie głównych wyłączników w systemach bezpieczeństwa (np. ppoż., odcięcie zasilania maszyny).
• Integracja z systemami automatyki budynkowej (BMS) do precyzyjnego zarządzania odbiornikami.
• Sterowanie impulsowe z wykorzystaniem sygnałów z przekaźników lub sterowników PLC.
• Awaryjne odłączanie obwodów w instalacjach przemysłowych i komercyjnych.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną producenta. Przed przystąpieniem do prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z instrukcją montażu wyłącznika i wyzwalacza. Niewłaściwy montaż może prowadzić do uszkodzenia urządzenia i stwarzać ryzyko porażenia prądem.

FAQ

• Jakie jest napięcie zasilania wyzwalacza MX LV429392? Napięcie sterowania wynosi 48 VDC – jest to jednocześnie napięcie wyzwalające cewkę wybijakową, po którego podaniu następuje zadziałanie wyłącznika.
• Z jakimi wyłącznikami współpracuje ten wyzwalacz? Przeznaczony jest do serii Compact NSX, Easypact CVS oraz PowerPact Multistandard. Przed montażem należy sprawdzić zgodność z konkretnym modelem wyłącznika.
• Czy wyzwalacz MX wymaga oddzielnego zasilania pomocniczego? Nie – napięcie sterowania 48 VDC jest po prostu podawane na cewkę; nie ma potrzeby stosowania dodatkowego źródła. Należy jednak upewnić się, że źródło 48 VDC jest odpowiednio wydajne i zabezpieczone.
