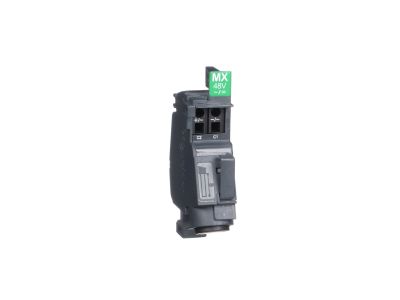

Wyzwalacz wzrostowy MX 48V AC/DC do NSXm Compact NSX | LV426842 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy MX (LV426842) firmy Schneider Electricder Electric to akcesorium przeznaczone do wyłączników serii Compact NSXm. Zasilany napięciem 48 V AC/DC, umożliwia zdalne wyzwalanie wyłącznika w przypadku wystąpienia przepięcia, co zwiększa bezpieczeństwo instalacji i chroni podłączone odbiorniki. Urządzenie montowane jest jako moduł dodatkowy na wyłączniku – jego wymiary i sposób mocowania są zoptymalizowane pod kątem łatwej integracji z aparaturą modułową NSXm.

• Napięcie zasilania 48 V AC/DC: Uniwersalność zasilania – możliwość stosowania zarówno w obwodach prądu przemiennego, jak i stałego, co ułatwia projektowanie instalacji i redukuje potrzebę stosowania dodatkowych przetwornic.
• Funkcja wyzwalacza wzrostowego MX: Zapewnia automatyczne rozwarcie wyłącznika po przekroczeniu napięcia progowego, chroniąc odbiorniki przed skutkami przepięć i eliminując ryzyko uszkodzenia sprzętu.
• Kompatybilność z wyłącznikami Compact NSXm: Dedicated design – idealne dopasowanie mechaniczne i elektryczne do wyłączników z tej serii, gwarantujące niezawodne działanie w każdej konfiguracji rozdzielnicy.
• Kompaktowa konstrukcja: Minimalne zajmowane miejsce na szynie DIN lub w rozdzielnicy, co pozwala na bardziej efektywne zagospodarowanie przestrzeni montażowej.
• Prosta instalacja: Montaż bezpośrednio na wyłączniku bez konieczności prowadzenia dodatkowych przewodów sygnałowych – zmniejsza ryzyko błędów montażowych i skraca czas uruchomienia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada oznaczenie CE. Został zaprojektowany i wyprodukowany w systemie zarządzania jakością zgodnym z normami ISO. Szczegółowe referencje do norm (np. IEC/EN) powinny być weryfikowane w oficjalnej dokumentacji technicznej Schneider Electricder Electric dla danego modelu.

Zastosowanie

Wyzwalacz wzrostowy MX stosowany jest w rozdzielnicach niskiego napięcia jako element zabezpieczający przed przepięciami. Idealnie sprawdza się w instalacjach przemysłowych, komercyjnych oraz w nowoczesnych budynkach inteligentnych.

• Ochrona odbiorników przed przepięciami w obwodach sterowania i zasilania – wyzwolenie wyłącznika przy przekroczeniu dopuszczalnego napięcia.
• Zdalne sterowanie wyłącznikiem w systemach automatyki budynkowej (BMS) – sygnał wyzwalający może pochodzić z regulatora napięcia, czujnika lub systemu nadzoru.
• Współpraca z wyłącznikami Compact NSXm w rozdzielnicach głównych i podrozdzielniach, jako dodatkowy element zabezpieczający przed awariami sieci.
• Zastosowanie w obwodach, gdzie wymagana jest szybka reakcja na wzrost napięcia (np. instalacje fotowoltaiczne, zasilacze UPS, linie kablowe narażone na przepięcia atmosferyczne).

Wskazówki Montażowe

Montaż wyzwalacza MX może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (kwalifikacje grupy 1 lub 2). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy oraz upewnij się, że jest ono wyłączone za pomocą odpowiednich środków blokujących. Urządzenie montuje się bezpośrednio na wyłączniku Compact NSXm – sposób mocowania oraz schemat połączeń należy sprawdzić w instrukcji producenta. Przekroje przewodów powinny być dobrane do obciążenia prądowego zgodnie z obowiązującymi normami. Po zakończeniu instalacji dokonaj sprawdzenia poprawności działania wyzwalacza (test funkcjonalny) przy wyłączonym napięciu głównym.

FAQ

• Czy wyzwalacz MX posiada podświetlenie LED sygnalizujące stan? Produkt nie jest wyposażony w diodę sygnalizacyjną. Stan zadziałania można monitorować poprzez dodatkowy styk pomocniczy (np. OF/OF) montowany na wyłączniku.
• Jaki stopień ochrony (IP) ma to urządzenie? W karcie katalogowej nie podano konkretnego stopnia ochrony. Standardowo dla akcesoriów montowanych wewnątrz rozdzielnicy przyjmuje się IP20. W celu potwierdzenia dla konkretnych warunków pracy zalecamy kontakt z producentem lub zapoznanie się z pełną dokumentacją techniczną.
• Jaki tryb pracy ma wyzwalacz – normalnie zamknięty czy otwarty? Wyzwalacz wzrostowy MX jest przeznaczony do pracy w trybie nadzoru napięcia – nie zawiera własnego styku. Po podaniu napięcia 48 V AC/DC (w zakresie dopuszczalnym) uruchamia mechanizm wyzwalający wyłącznik, powodując jego rozwarcie. Nie ma on określonego „trybu styku”, ponieważ jest elementem wykonawczym, a nie łącznikiem.
