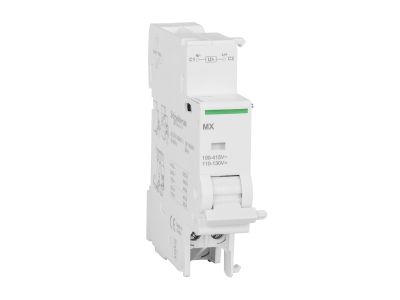

Wyzwalacz wzrostowy MX 415 V AC 110–130VDC, Acti 9 | A9N26476 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy MX o numerze katalogowym A9N26476 to zaawansowane akcesorium elektryczne z serii Acti 9, zaprojektowane przez renomowanego producenta Schneider Electric. Urządzenie to pełni kluczową rolę w systemach automatyki budynkowej i przemysłowej, umożliwiając zdalne, bezzwłoczne wyłączenie współpracującego aparatu modułowego (takiego jak wyłącznik nadprądowy iDPN, iC60 czy wyłącznik różnicowoprądowy iID) w momencie podania napięcia sterującego na cewkę wyzwalacza. Mechanizm działania opiera się na wygenerowaniu impulsu mechanicznego, który zwalnia blokadę aparatu głównego, co jest niezbędne w systemach bezpieczeństwa i zdalnego zarządzania energią.

• Szeroki zakres napięć sterujących: Urządzenie pracuje w zakresie od 110 V do 130 V DC oraz przy napięciu 415 V AC, co zapewnia wysoką elastyczność w projektowaniu układów sterowania.
• Bezzwłoczne działanie: Konstrukcja wyzwalacza gwarantuje natychmiastową reakcję na sygnał elektryczny, co minimalizuje czas przestoju i zwiększa bezpieczeństwo instalacji.
• Wskaźnik stanu: Wyzwalacz posiada optyczny wskaźnik stanu na przednim panelu, ułatwiający diagnostykę i weryfikację zadziałania zabezpieczenia.
• Kompaktowa budowa: Szerokość modułowa wynosząca 18 mm (1 moduł) pozwala na oszczędność miejsca w rozdzielnicy elektrycznej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w profesjonalnych aplikacjach elektroenergetycznych. Wyzwalacz MX spełnia wymagania normy IEC/EN 60947-1, co definiuje go jako bezpieczny element aparatury niskiego napięcia. Posiada również certyfikację CE oraz jest zgodny z dyrektywą RoHS, co świadczy o braku substancji szkodliwych w procesie produkcji i dbałości o środowisko naturalne.

Zastosowanie

Wyzwalacz wzrostowy MX znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest zdalne przerwanie obwodu elektrycznego. Jest idealnym rozwiązaniem dla:

• Systemów przeciwpożarowych: Może być zintegrowany z przyciskiem bezpieczeństwa (tzw. wyłącznikiem ppoż.), umożliwiając odcięcie zasilania w całym obiekcie przez służby ratownicze.
• Automatyki przemysłowej: Współpracuje ze sterownikami PLC, pozwalając na automatyczne wyłączanie sekcji maszyn w przypadku wykrycia awarii lub błędu procesowego.
• Zarządzania budynkiem (BMS): Umożliwia zdalne zarządzanie obciążeniami w dużych obiektach komercyjnych i biurowych.

Wskazówki Montażowe

Montaż wyzwalacza MX A9N26476 powinien być przeprowadzony przez wykwalifikowanego elektryka. Urządzenie montuje się po lewej stronie aparatu bazowego (np. wyłącznika iC60) na standardowej szynie DIN (TH35). Połączenie mechaniczne następuje poprzez zatrzaśnięcie i sprzężenie dźwigni oraz popychaczy obu aparatów. Podczas podłączania przewodów sterujących należy zwrócić uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Stopień ochrony IP20 sugeruje montaż wewnątrz obudowy lub rozdzielnicy zapewniającej ochronę przed pyłem i wilgocią.

FAQ

• Czy wyzwalacz MX wymaga stałego zasilania? Nie, wyzwalacz wzrostowy reaguje na impuls napięciowy. Podanie napięcia na zaciski cewki powoduje zadziałanie mechanizmu i wyłączenie aparatu głównego.
• Z jakimi seriami aparatury współpracuje ten model? Model A9N26476 jest dedykowany do współpracy z aparaturą modułową Schneider Electric z serii Acti 9, w tym iC60, iID, iDPN Vigi oraz iSW-NA.
• Czy po zadziałaniu wyzwalacza aparat główny można załączyć zdalnie? Nie, po wyzwoleniu przez cewkę MX, ponowne załączenie aparatu głównego musi odbyć się ręcznie poprzez przestawienie dźwigni na froncie urządzenia, po uprzednim ustąpieniu sygnału sterującego.
