Wyzwalacz wzrostowy MX 380-480V AC do NSXm Compact NSX | LV426846 Schneider Electric

Opis i Kluczowe Cechy

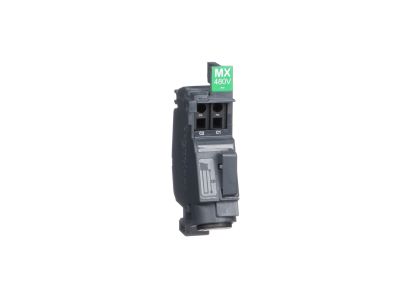

Wyzwalacz wzrostowy MX o symbolu LV426846 firmy Schneider Electricder Electric przeznaczony jest do montażu w wyłącznikach serii NSXm Compact NSX. Przystosowany do napięcia 380-480 V AC, zapewnia niezawodne zdalne wyzwalanie wyłącznika, co zwiększa bezpieczeństwo i elastyczność sterowania w sieciach trójfazowych. Akcesorium montowane wewnątrz obudowy wyłącznika, nie zwiększa jego szerokości modułowej.

• Napięcie zasilania 380-480 V AC: kompatybilny z sieciami trójfazowymi stosowanymi w przemyśle i budynkach użyteczności publicznej, umożliwia bezpośrednie sterowanie bez dodatkowych przekładników.
• Dedykowany do serii NSXm Compact NSX: gwarantuje idealne dopasowanie mechaniczne i elektryczne, prosty montaż oraz zachowanie parametrów znamionowych wyłącznika.
• Funkcja zdalnego wyzwalania: umożliwia odłączenie obwodu z bezpiecznej odległości – sygnał napięciowy inicjuje natychmiastowe rozwarcie styków głównych wyłącznika.
• Niezawodna konstrukcja MX: sprawdzona technologia wyzwalaczy wzrostowych Schneider Electricder Electric zapewnia długą żywotność i powtarzalność działania.

Zgodność z Normami

Wyzwalacz wzrostowy MX LV426846 został zaprojektowany i wyprodukowany zgodnie z europejskimi normami bezpieczeństwa oraz standardami DIN obowiązującymi dla aparatury rozdzielczej. Posiada deklarację zgodności CE, potwierdzającą spełnienie wymogów dyrektyw Unii Europejskiej. Montaż w wyłącznikach NSXm Compact NSX zapewnia zachowanie integralności certyfikacji systemu.

Zastosowanie

Wyzwalacz MX znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne wyłączanie obwodu w celu ochrony osób, instalacji lub procesów technologicznych.

• Zdalne wyłączanie awaryjne w maszynach i liniach produkcyjnych – operator może bezpiecznie odciąć zasilanie z pulpitu sterowniczego.
• Integracja z systemami BMS i automatyki budynkowej – sygnał z czujników (pożar, zalanie, przeciążenie) inicjuje wyzwolenie wyłącznika.
• Sterowanie rozdzielnicami w układach redundantnych – możliwość selektywnego wyłączania poszczególnych obwodów w trybie ręcznym lub programowym.
• Zabezpieczenie procesów krytycznych – wyzwalanie w przypadku zaniku napięcia w sterowaniu (np. przy użyciu styczników pomocniczych), realizowane przez podanie napięcia na cewkę MX.

Wskazówki Montażowe

Montaż wyzwalacza MX LV426846 może być wykonywany wyłącznie przez osoby posiadające aktualne uprawnienia SEP (do 1 kV) po bezwzględnym odłączeniu napięcia od wyłącznika. Element należy umieścić w dedykowanym gnieździe wewnątrz obudowy wyłącznika NSXm Compact NSX zgodnie z instrukcją producenta. Przekrój przewodów łączących (cewka MX) dobrać do przewidywanego prądu sterowania. Przed ponownym załączeniem napięcia sprawdzić poprawność osadzenia wyzwalacza oraz działanie mechanizmu wyłącznika.

FAQ

• Do czego służy wyzwalacz wzrostowy MX? Wyzwalacz wzrostowy MX powoduje wyzwolenie (rozwarcie styków) wyłącznika po podaniu napięcia na jego cewkę. Stosowany jest do zdalnego wyłączania awaryjnego lub jako element automatyki.
• Jakie napięcie zasila cewkę wyzwalacza LV426846? Cewka zasilana jest napięciem przemiennym z zakresu 380-480 V AC – typowo jeden z przewodów fazowych w sieci trójfazowej.
• Czy wyzwalacz można zamontować w wyłączniku bez demontażu szyny? Montaż odbywa się bezpośrednio w wyłączniku NSXm Compact NSX – nie wymaga ingerencji w szynę TH35, ponieważ wyzwalacz umieszcza się wewnątrz obudowy wyłącznika.
