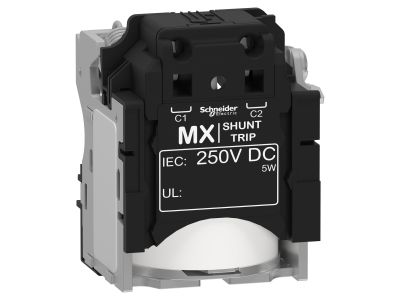

Wyzwalacz wzrostowy MX 250VDC do Compact NSX100/160/250/400/630 3P/4P | LV429394 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy MX o symbolu LV429394 firmy Schneider Electricder Electric to przeznaczony do serii Compact NSX, Easypact CVS oraz PowerPact Multistandard element umożliwiający zdalne wyzwolenie wyłącznika poprzez podanie napięcia stałego 250 VDC. Dzięki zastosowaniu cewki wybijakowej pozwala na bezpieczne odłączenie obwodu w sytuacjach awaryjnych lub podczas planowanego sterowania, zwiększając ochronę personelu i urządzeń. Kompatybilność z wyłącznikami 3P/4P w zakresie prądów od 100 A do 630 A czyni go uniwersalnym rozwiązaniem w rozdzielnicach przemysłowych i komercyjnych.

• Napięcie sterowania 250 VDC: dedykowane do obwodów zasilania stałego, umożliwia niezawodne wyzwolenie wyłącznika w instalacjach z napięciem 250 V bez konieczności stosowania dodatkowych konwerterów.
• Rodzaj wyzwalacza – cewka wybijakowa (MX): zapewnia natychmiastowe rozłączenie wyłącznika po pojawieniu się napięcia na cewce, co pozwala na zdalne sterowanie procesem wyłączenia oraz realizację funkcji bezpieczeństwa.
• Kompatybilność z Compact NSX (100…630 A), Easypact CVS i PowerPact Multistandard: szerokie spektrum zastosowania – jeden model pasuje do wielu wariantów wyłączników, co upraszcza magazynowanie i dobór części zamiennych.
• Przeznaczenie do sterowania (wyzwolenie wzrostowe): idealny w układach, gdzie wymagane jest wywołanie wyłączenia przez sygnał z przycisku, przekaźnika lub systemu automatyki – ułatwia integrację z nadrzędnymi systemami BMS.
• Zastosowanie w wyłącznikach 3P i 4P: uniwersalność montażu w wersjach trój- i czterobiegunowych, co zwiększa elastyczność projektowania rozdzielnic.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z europejskimi wymaganiami dla wyłączników niskiego napięcia oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach spełniających standardy bezpieczeństwa obowiązujące na terenie Unii Europejskiej.

Zastosowanie

Wyzwalacz wzrostowy MX 250 VDC znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne lub automatyczne wyłączenie wyłącznika kompaktowego w celu ochrony obwodu lub personelu. Sprawdza się zarówno w układach awaryjnego zatrzymania, jak i w sekwencjach sterowania przemysłowego.

• Zdalne odłączanie zasilania w maszynach i liniach produkcyjnych – realizacja funkcji stop awaryjnego (E‑Stop) po sygnale z przycisku lub czujnika.
• Sterowanie wyłącznikiem w systemach automatyki budynkowej (BMS) – wyzwalanie impulsem z przekaźnika lub PLC.
• Integracja z systemami przeciwpożarowymi – automatyczne wyłączenie obwodu po wykryciu zagrożenia.
• Zabezpieczenie procesów technologicznych wymagających szybkiego odłączenia napięcia stałego 250 VDC przy zachowaniu niezawodności.

Wskazówki Montażowe

Montaż wyzwalacza MX powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika Compact NSX/Easypact CVS/PowerPact Multistandard. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Wyzwalacz instaluje się w dedykowanym gnieździe wyłącznika – nie wymaga szyny DIN. Zwróć uwagę na prawidłowe dokręcenie śrub (zgodnie z momentem podanym w instrukcji producenta) oraz na dobór przekroju przewodów sterowniczych odpowiednich do prądu cewki (szczegóły w karcie katalogowej). Po montażu wykonaj próbę zadziałania w warunkach bezpiecznych.

FAQ

• Czy wyzwalacz MX działa tylko przy napięciu 250 VDC? Tak, jest przystosowany wyłącznie do napięcia stałego 250 V. Podanie innego napięcia (AC lub innego DC) może spowodować nieprawidłowe działanie lub uszkodzenie cewki.
• Czy można go zamontować we wszystkich wyłącznikach Compact NSX? Zgodnie z danymi producenta, model LV429394 jest kompatybilny z wyłącznikami Compact NSX (100/160/250/400/630 A) w wersjach 3‑ i 4‑biegunowych, a także z seriami Easypact CVS oraz PowerPact Multistandard. Przed montażem należy sprawdzić kompatybilność z konkretnym typem wyłącznika.
• Jaka jest funkcja wyzwalacza wzrostowego (MX)? Po przyłożeniu napięcia 250 VDC do cewki wybijakowej następuje natychmiastowe wyzwolenie wyłącznika (otwarcie styków głównych). Służy do zdalnego lub automatycznego odłączania obwodu – nie jest to wyzwalacz podnapięciowy (MN) ani termiczny.
