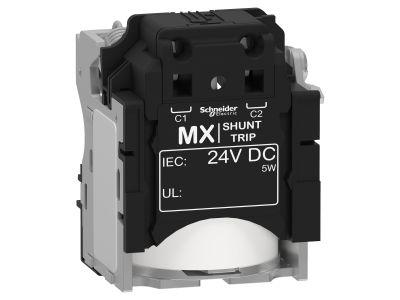

Wyzwalacz wzrostowy MX 24VDC NSX Compact NSX | LV429390 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy MX o numerze katalogowym LV429390 to zaawansowany komponent automatyki budynkowej i przemysłowej, zaprojektowany przez renomowanego producenta Schneider Electric. Urządzenie to pełni funkcję wyzwalacza napięciowego, którego głównym zadaniem jest zdalne otwarcie styków wyłącznika po podaniu napięcia sterującego na cewkę wybijakową. Model ten pracuje przy napięciu znamionowym 24 V DC, co czyni go idealnym rozwiązaniem do systemów sterowania opartych na bezpiecznym napięciu stałym.

• Uniwersalność systemowa: Produkt wykazuje pełną kompatybilność z flagowymi seriami wyłączników, takimi jak Compact NSX, Easypact CVS oraz PowerPact Multistandard.
• Niezawodność działania: Wyzwalacz MX gwarantuje natychmiastową reakcję mechanizmu wybijakowego, co jest kluczowe w sytuacjach awaryjnych.
• Kompaktowa konstrukcja: Urządzenie zostało zaprojektowane tak, aby zajmować minimalną ilość miejsca wewnątrz obudowy wyłącznika, nie wpływając na jego parametry izolacyjne.
• Precyzyjne sterowanie: Zastosowanie cewki o charakterystyce wzrostowej pozwala na integrację z systemami bezpieczeństwa i przyciskami zatrzymania awaryjnego (E-Stop).

Zgodność z Normami

Wyzwalacz wzrostowy MX LV429390 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury rozdzielczej i sterowniczej. Jako integralna część systemu Compact NSX, spełnia wymagania normy IEC 60947-2, co potwierdza jego wysoką jakość wykonania oraz bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Posiada certyfikację CE oraz jest zgodny z dyrektywami środowiskowymi RoHS, co zapewnia minimalny wpływ na środowisko naturalne podczas całego cyklu życia produktu.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnych instalacjach elektroenergetycznych, gdzie wymagane jest zdalne zarządzanie stanem pracy wyłączników mocy. Jest niezastąpiony w układach automatyki SZR (Samoczynne Załączanie Rezerwy), systemach przeciwpożarowych (jako element odłączający zasilanie budynku) oraz w procesach technologicznych wymagających natychmiastowego odcięcia energii w przypadku wykrycia nieprawidłowości przez zewnętrzne sterowniki PLC lub przekaźniki bezpieczeństwa. Dzięki pracy na napięciu 24V DC, jest często stosowany w szafach sterowniczych zasilanych z zasilaczy buforowych.

Wskazówki Montażowe

Montaż wyzwalacza MX powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie montuje się w dedykowanym gnieździe wewnątrz korpusu wyłącznika Compact NSX lub Easypact CVS. Przed przystąpieniem do prac należy upewnić się, że wyłącznik jest w stanie otwartym (OFF) i odłączony od źródła zasilania. Przewody sterujące o odpowiednim przekroju należy podłączyć do zacisków cewki, dbając o zachowanie właściwego momentu dokręcania, co zapobiega luzowaniu się styków pod wpływem drgań. Po zakończeniu montażu zaleca się przeprowadzenie testu mechanicznego i elektrycznego w celu weryfikacji poprawności zadziałania wyzwalacza.

FAQ

• Czy wyzwalacz MX może pracować przy napięciu zmiennym AC? Prezentowany model LV429390 jest dedykowany wyłącznie do pracy z napięciem 24 V DC. Dla napięć AC należy dobrać odpowiedni wariant urządzenia.
• Czy po zadziałaniu wyzwalacza MX wymagany jest reset ręczny? Tak, po wyzwoleniu wyłącznika przez cewkę MX, mechanizm wyłącznika przechodzi w stan wyzwolenia (Trip). Aby ponownie zamknąć obwód, należy najpierw zresetować dźwignię wyłącznika do pozycji dolnej, a następnie załączyć go ponownie.
• Z jakimi seriami wyłączników współpracuje ten model? Wyzwalacz jest w pełni kompatybilny z seriami Compact NSX, Easypact CVS oraz PowerPact Multistandard od Schneider Electric.
