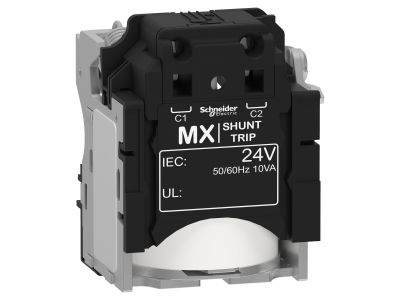

Wyzwalacz wzrostowy MX 24VAC NSX Compact NSX | LV429384 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy MX (symbol LV429384) firmy Schneider Electricder Electric to wyzwalacz napięciowy przeznaczony do zdalnego sterowania wyłącznikami z serii Compact NSX, Easypact CVS oraz PowerPact Multistandard. Urządzenie zasilane napięciem 24 V AC umożliwia natychmiastowe wyłączenie obwodu przy podaniu sygnału sterującego. Dzięki współpracy z szeroką gamą wyłączników zapewnia elastyczność i łatwą integrację w istniejących instalacjach.

• Napięcie sterowania 24 V AC: bezpieczne, niskonapięciowe zasilanie cewki wybijakowej – łatwe w implementacji w układach automatyki i sterowania.
• Kompatybilność z Compact NSX, Easypact CVS, PowerPact Multistandard: jeden model wyzwalacza pasuje do różnych serii wyłączników, co upraszcza magazynowanie i zmniejsza koszty utrzymania.
• Mechanizm wyzwolenia cewki wybijakowej: gwarantuje szybkie i niezawodne rozłączenie obwodu głównego po podaniu napięcia sterującego.
• Zastosowanie w sterowaniu zdalnym: umożliwia zdalne wyłączanie awaryjne, sekwencyjne odcięcie zasilania lub współpracę z systemami BMS/PLC.
• Kompaktowa konstrukcja: montowana wewnątrz wyłącznika lub na dedykowanej podstawie – nie zwiększa wymiarów zestawu rozdzielczego.

Zgodność z Normami

Wyzwalacz wzrostowy MX został zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Jego parametry elektryczne oraz bezpieczeństwo użytkowania są dostosowane do standardów obowiązujących w instalacjach niskiego napięcia. Produkt przeznaczony do montażu w rozdzielnicach i szafach sterowniczych.

Zastosowanie

Wyzwalacz MX stosuje się wszędzie tam, gdzie wymagane jest zdalne bądź automatyczne wyłączenie wyłącznika głównego. Sprawdza się w obiektach przemysłowych, komercyjnych oraz w systemach automatyki budynkowej.

• Zdalne wyłączanie awaryjne w przypadku pożaru, zalania lub innych zagrożeń – szybkie odcięcie zasilania bez konieczności dostępu do rozdzielnicy.
• Sterowanie sekwencyjne odbiorników – np. odłączanie obwodów w określonej kolejności przez PLC lub przekaźniki.
• Współpraca z systemami BMS (Building Management System) – automatyczne wyłączenie na podstawie sygnałów z czujników.
• Zabezpieczenie maszyn i urządzeń – ręczne przyciski wyłącznika awaryjnego mogą podawać napięcie na cewkę MX, natychmiast rozłączając obwód.

Wskazówki Montażowe

Montaż oraz podłączenie wyzwalacza MX może być wykonane wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego wyłącznika oraz upewnić się, że cewka wyzwalacza nie jest pod napięciem. Wyzwalacz instaluje się w dedykowanym gnieździe wyłącznika Compact NSX (lub kompatybilnego) zgodnie z dokumentacją producenta. Przekrój przewodów sterowniczych dobrać do prądu cewki (nie podano – stosować przewody min. 1,5 mm² zgodnie z dobrymi praktykami). Moment dokręcania zacisków oraz sposób prowadzenia przewodów należy realizować według instrukcji dołączonej do wyłącznika.

FAQ

• Czy wyzwalacz MX może być używany z napięciem stałym (DC)? Wyzwalacz zaprojektowano wyłącznie dla napięcia przemiennego 24 V AC. Zasilanie napięciem stałym może spowodować brak zadziałania lub uszkodzenie cewki – nie gwarantujemy poprawnej pracy przy DC.
• Jaki jest stopień ochrony wyzwalacza? Wyzwalacz MX przeznaczony jest do montażu wewnątrz wyłącznika lub rozdzielnicy – nie posiada własnego stopnia IP. Ochronę zapewnia obudowa wyłącznika lub szafy rozdzielczej, zazwyczaj IP20 lub wyższy.
• Czy wyzwalacz reaguje na zanik napięcia (podnapięciowy)? Nie. Jest to wyzwalacz wzrostowy (MX) – zadziała po podaniu napięcia na cewkę, a nie po jego zaniku. Do zabezpieczenia przed zanikiem napięcia stosuje się wyzwalacze podnapięciowe (MN).
