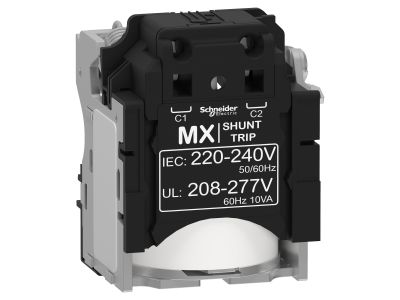

Wyzwalacz wzrostowy MX 220-240VAC 50Hz i 208-277VAC 60Hz do Compact NSX100/160/250/400/630 3P/4P | LV429387 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy MX o numerze katalogowym LV429387 to zaawansowane akcesorium pomocnicze zaprojektowane przez renomowanego producenta Schneider Electric. Urządzenie to jest dedykowane do współpracy z wyłącznikami kompaktowymi z serii Compact NSX100, NSX160, NSX250, NSX400 oraz NSX630 w wersjach 3-biegunowych (3P) i 4-biegunowych (4P). Głównym zadaniem wyzwalacza MX jest zdalne otwarcie styków wyłącznika po podaniu napięcia sterującego na cewkę urządzenia.

• Szeroki zakres napięć zasilania: Urządzenie pracuje w zakresie od 220 do 240 V AC przy częstotliwości 50 Hz oraz od 208 do 277 V AC przy 60 Hz, co zapewnia elastyczność w projektowaniu systemów sterowania.
• Niezawodność działania: Wyzwalacz gwarantuje pewne zadziałanie mechanizmu wyłączającego nawet przy krótkotrwałym impulsie napięciowym, co jest kluczowe dla bezpieczeństwa instalacji.
• Integracja systemowa: Komponent jest w pełni kompatybilny z architekturą aparatury modułowej i kompaktowej Schneider Electric, co pozwala na szybką rozbudowę rozdzielnic o funkcje zdalnego sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Wyzwalacz spełnia wymagania normy IEC 60947-2, która określa standardy dla aparatury niskonapięciowej, w tym dla wyzwalaczy pomocniczych współpracujących z wyłącznikami mocy. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co gwarantuje brak substancji niebezpiecznych w procesie produkcji.

Zastosowanie

Wyzwalacz wzrostowy MX znajduje szerokie zastosowanie w sektorze budownictwa mieszkaniowego, komercyjnego oraz w przemyśle. Jest niezbędnym elementem w systemach bezpieczeństwa, gdzie wymagane jest natychmiastowe odłączenie zasilania w sytuacjach kryzysowych. Idealnie sprawdza się w:

• Układach przeciwpożarowych (wyłączniki ppoż.), gdzie sygnał z centrali sygnalizacji pożaru musi odciąć zasilanie obiektu.
• Systemach automatyki budynkowej (BMS) do zdalnego zarządzania obciążeniami.
• Rozdzielnicach głównych i oddziałowych w obiektach biurowych i przemysłowych.

Wskazówki Montażowe

Instalacja wyzwalacza MX LV429387 jest intuicyjna i nie wymaga specjalistycznych narzędzi, co znacząco skraca czas prac elektroinstalacyjnych. Urządzenie montuje się bezpośrednio wewnątrz obudowy wyłącznika Compact NSX w dedykowanym gnieździe akcesoriów. Podczas montażu należy zwrócić uwagę na:

• Bezpieczeństwo: Przed przystąpieniem do prac należy upewnić się, że wyłącznik jest w stanie otwartym (OFF) i odłączony od napięcia.
• Prowadzenie przewodów: Przewody sterujące o odpowiednim przekroju należy poprowadzić przez dedykowane kanały kablowe wewnątrz wyłącznika, aby uniknąć ich przycięcia przez mechanizm.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania zacisków pomocniczych, aby zapewnić trwały styk elektryczny i odporność na wibracje.

FAQ

• Czy wyzwalacz MX może pracować przy ciągłym podaniu napięcia? Wyzwalacz MX jest przeznaczony do pracy impulsowej. Po zadziałaniu i otwarciu wyłącznika, obwód cewki jest wewnętrznie przerywany, co chroni ją przed przegrzaniem.
• Czy ten model pasuje do starszych wyłączników Compact NS? Model LV429387 jest dedykowany do nowszej serii Compact NSX. W przypadku starszych serii NS należy zweryfikować kompatybilność w dokumentacji technicznej producenta.
• Jaki jest czas odpowiedzi wyzwalacza? Czas otwarcia wyłącznika po podaniu napięcia na cewkę MX wynosi zazwyczaj poniżej 50 ms, co zapewnia błyskawiczną reakcję systemu.
