Wyzwalacz wzrostowy MX+1OF 48-130VAC DC CLARIO, Acti 9 | A9N26947 Schneider Electric

Opis i Kluczowe Cechy

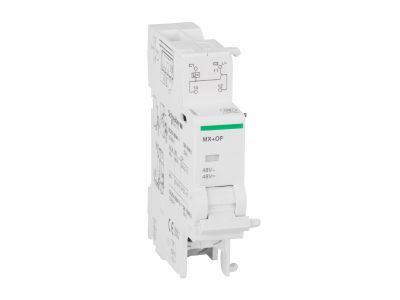

Wyzwalacz wzrostowy MX+OF (symbol A9N26947) firmy Schneider Electric z serii Acti 9 to modułowy element aparatury przeznaczony do zdalnego wyłączania rozłączników i wyłączników nadprądowych. Wyposażony w styk pomocniczy OF 1CO (przełączny) umożliwia zarówno zdalne zadziałanie wyzwalacza, jak i wierną sygnalizację położenia styków głównych. Napięcie sterujące 48 V AC/DC zapewnia kompatybilność z instalacjami sterowania niskonapięciowego.

• Napięcie sterujące 48 V AC/DC: Umożliwia pracę zarówno w obwodach prądu przemiennego 50/60 Hz, jak i stałego, co zwiększa uniwersalność zastosowania w różnych systemach automatyki i sterowania.
• Styk pomocniczy OF 1CO (przełączny): Zapewnia niezawodną sygnalizację rzeczywistego położenia styków głównych wyłącznika, umożliwiając monitorowanie stanu obwodu w systemach nadzoru i wizualizacji.
• Funkcja MX – wyzwalacz wzrostowy: Pozwala na zdalne wyłączenie obwodu poprzez podanie napięcia na cewkę, co jest kluczowe w systemach bezpieczeństwa, awaryjnego zatrzymania i automatyki.
• Kompatybilność z serią Acti 9: Gwarantuje bezproblemową integrację z rozłącznikami i wyłącznikami nadprądowymi tej rodziny, co ułatwia rozbudowę i modyfikację rozdzielnic.
• Przeznaczenie do pracy w rozdzielnicach: Konstrukcja modułowa przystosowana do montażu na szynie TH35, typowa dla aparatury w systemach DIN.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznakowanie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Przeznaczony do montażu w rozdzielnicach zgodnych ze standardem DIN.

Zastosowanie

Wyzwalacz wzrostowy MX+OF znajduje zastosowanie w systemach sterowania i automatyki budynkowej oraz przemysłowej, gdzie wymagane jest zdalne wyłączanie obwodów i sygnalizacja stanu łączników.

• Zdalne wyłączanie obwodów w systemach bezpieczeństwa (wyłączenie awaryjne, przeciwpożarowe, oddymianie).
• Sterowanie oświetleniem i odbiornikami w systemach automatyki budynkowej (BMS).
• Sygnalizacja położenia styków głównych rozłączników w systemach nadzoru i wizualizacji stanu rozdzielnicy.
• Integracja z układami PLC i przekaźnikami w szafach sterowniczych w aplikacjach przemysłowych.

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Wyzwalacz montuje się na szynie DIN TH35 w rozdzielnicy. Przed przystąpieniem do prac bezwzględnie odłączyć napięcie we wszystkich biegunach. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z dokumentacją techniczną producenta. Moment dokręcania zacisków stosować zgodnie z wartościami podanymi w karcie katalogowej.

FAQ

• Czy wyzwalacz MX+OF wymaga podania napięcia do zadziałania? Tak, wyzwalacz wzrostowy (MX) wymaga podania napięcia sterującego 48 V AC/DC na cewkę w celu zdalnego wyłączenia obwodu. Po zaniku napięcia wyzwalacz pozostaje w stanie spoczynku.
• Jaki jest stopień ochrony wyzwalacza? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy – typowy stopień ochrony dla aparatury modułowej to IP20. Dokładne dane znajdują się w dokumentacji technicznej producenta.
• Czy styk OF sygnalizuje faktyczne położenie styków głównych? Tak, styk pomocniczy OF jest mechanicznie sprzężony z mechanizmem wyłącznika i wiernie odzwierciedla jego stan (otwarty/zamknięty), niezależnie od przyczyny zadziałania – ręcznej czy zdalnej.
