Wyzwalacz wzrostowy MX 12VDC NSX Compact NSX | LV429382 Schneider Electric

Opis i Kluczowe Cechy

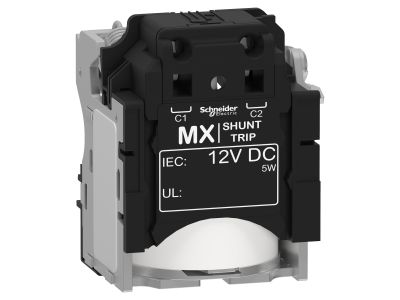

Wyzwalacz wzrostowy MX (shunt trip) o symbolu LV429382, zaprojektowany do współpracy z wyłącznikami serii Compact NSX. Zasilany napięciem 12 V DC, służy do zdalnego wyłączania wyłącznika w sytuacjach awaryjnych, co zwiększa bezpieczeństwo instalacji i personelu. Kompaktowe wymiary (161 x 140 x 86 mm) ułatwiają montaż w rozdzielnicy.

• Napięcie zasilania 12 V DC: Umożliwia sterowanie wyzwalaczem z układów automatyki lub przycisków awaryjnego wyłączania bez konieczności stosowania dodatkowych przetwornic.
• Dedykowany do Compact NSX: Gwarantuje pełną kompatybilność mechaniczną i elektryczną z wyłącznikami tej serii, bez ryzyka kolizji montażowej.
• Wymiary 161 x 140 x 86 mm: Ustandaryzowana obudowa pasująca do typowych rozdzielnic, ułatwiająca integrację z istniejącą infrastrukturą.
• Zgodność z normami EN/IEC 60947: Potwierdza bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych.
• Specyfikacje morskie: Dodatkowa odporność na trudne warunki środowiskowe, co rozszerza zakres zastosowań.

Zgodność z Normami

Wyzwalacz LV429382 spełnia wymagania międzynarodowych norm EN/IEC 60947, posiada certyfikaty CCC, EAC oraz spełnia specyfikacje morskie – co potwierdza jego jakość i bezpieczeństwo w różnorodnych aplikacjach.

Zastosowanie

Wyzwalacz wzrostowy MX stosuje się wszędzie tam, gdzie konieczne jest zdalne lub automatyczne odłączenie obwodu w celach bezpieczeństwa.

• Awaryjne wyłączanie maszyn i urządzeń w przemyśle – sygnał z przycisku emergency stop.
• Integracja z systemami automatyki budynkowej (BMS) – wyłączanie w przypadku przekroczenia progów temperatury, dymu itp.
• Sterowanie impulsowe w układach rozdzielczych – otwieranie wyłącznika na żądanie z panelu operatorskiego.
• Zabezpieczenia przeciwpożarowe – odłączanie zasilania w strefach zagrożonych.

Wskazówki Montażowe

Montaż wyzwalacza MX może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Wyzwalacz montuje się w dedykowanym gnieździe wyłącznika Compact NSX – nie wymaga użycia narzędzi. Podłączenie przewodów zasilających 12 V DC wykonaj zgodnie ze schematem producenta, zachowując odpowiedni moment dokręcania (wartość podana w dokumentacji technicznej). Przekrój przewodów dobierz do prądu pobieranego przez wyzwalacz (zwykle rzędu kilku amperów) oraz długości linii.

FAQ

• Czy wyzwalacz MX może pracować przy napięciu innym niż 12 V DC? Nie – został zaprojektowany wyłącznie dla napięcia znamionowego 12 V DC. Zastosowanie innego napięcia może uszkodzić urządzenie lub uniemożliwić prawidłowe wyzwolenie.
• Czy wyzwalacz jest kompatybilny ze wszystkimi modelami Compact NSX? Tak, pasuje do standardowych wyłączników Compact NSX (NSX100/160/250/400/630) – przed montażem zaleca się jednak sprawdzenie dokumentacji konkretnego wyłącznika pod kątem dostępności gniazda MX.
• Jakie są zalecane warunki środowiskowe pracy? Dzięki spełnieniu specyfikacji morskich urządzenie może pracować w podwyższonej wilgotności i wibracjach, jednak szczegółowe wartości (zakres temperatur, stopień IP) należy odczytać z oryginalnej karty katalogowej producenta.
