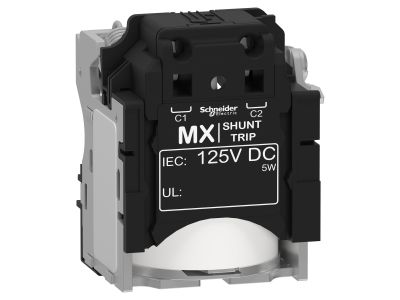

Wyzwalacz wzrostowy MX 125VDC NSX Compact NSX | LV429393 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy MX (LV429393) to dedykowany komponent do wyłączników kompaktowych serii Compact NSX, Easypact CVS oraz PowerPact Multistandard. Zaprojektowany do zdalnego sterowania wyzwalaniem, działa przy napięciu 125VDC, co pozwala na precyzyjne odłączanie obwodów w instalacjach stałoprądowych bez ryzyka przypadkowego zadziałania. Jego kompaktowa budowa ułatwia montaż wewnątrz wyłącznika, a mechanizm cewki wybijakowej gwarantuje niezawodne wyzwolenie przy każdym impulsie sterującym.

• Napięcie sterowania 125VDC: Przeznaczony do instalacji stałoprądowych – idealny do systemów automatyki i zasilania awaryjnego.
• Typ wyzwalacza wzrostowego (MX): Wyzwala wyłącznik po podaniu napięcia – umożliwia zdalne lub automatyczne odłączenie odbiorników.
• Zgodność z gamą Compact NSX, Easypact CVS, PowerPact Multistandard: Szeroka kompatybilność ułatwia integrację z istniejącymi rozwiązaniami bez konieczności wymiany wyłącznika.
• Mechanizm cewki wybijakowej: Niezawodne, mechaniczne wyzwolenie styku głównego – zwiększa bezpieczeństwo pracy i trwałość układu.
• Kompaktowa konstrukcja: Łatwy montaż w wyłączniku – oszczędza miejsce w rozdzielnicy i upraszcza instalację.

Zgodność z Normami

Wyzwalacz MX spełnia wymagania europejskich norm produktowych oraz posiada certyfikat CE. Jego konstrukcja i parametry są zgodne ze standardami obowiązującymi dla aparatury sterowniczej w instalacjach niskiego napięcia. Producent deklaruje zgodność z odpowiednimi dyrektywami UE, co gwarantuje bezpieczeństwo użytkowania w profesjonalnych instalacjach.

Zastosowanie

Wyzwalacz wzrostowy MX znajduje zastosowanie wszędzie tam, gdzie wymagane jest zdalne lub automatyczne odłączenie obwodu zasilanego napięciem 125VDC. Idealnie sprawdza się w systemach automatyki budynkowej, sterowania awaryjnego oraz instalacjach przemysłowych.

• Zdalne wyłączanie awaryjne – np. z przycisku bezpieczeństwa lub systemu BMS.
• Automatyczne odłączanie odbiorników w przypadku wykrycia zagrożenia (nadzór nad procesem).
• Integracja z systemami sterowania (PLC, przekaźniki) – impuls napięciowy 125VDC inicjuje wyzwolenie.
• Wymuszone odłączenie w instalacjach fotowoltaicznych lub zasilania buforowego DC.

Wskazówki Montażowe

Montaż wyzwalacza MX powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wyłącznika oraz całego obwodu. Wyzwalacz montuje się wewnątrz korpusu wyłącznika zgodnie z instrukcją producenta. Należy zwrócić uwagę na prawidłowe dokręcenie połączeń przewodów sterujących – moment dokręcania podany jest w dokumentacji technicznej. Przekrój przewodów sterujących dobrać do prądu cewki (zgodnie z danymi wyłącznika). Po zamontowaniu sprawdzić poprawność działania poprzez próbne wyzwolenie.

FAQ

• Czy wyzwalacz MX posiada podświetlenie LED? Nie, MX jest wyzwalaczem napięciowym bez elementów sygnalizacyjnych. Sygnalizację stanu należy realizować za pomocą dodatkowych lamp ostrzegawczych lub styków pomocniczych.
• Jaki stopień ochrony (IP) ma wyzwalacz? Producent nie podaje osobnego stopnia IP dla tego komponentu. Po zamontowaniu wewnątrz wyłącznika (w rozdzielnicy) ochrona wynika z obudowy głównego urządzenia.
• Czy wyzwalacz działa tylko przy napięciu 125VDC? Tak, model LV429393 jest dedykowany do zasilania stałoprądowego 125VDC. Podanie innego napięcia może uniemożliwić poprawne działanie lub uszkodzić cewkę.
