Wyzwalacz wzrostowy MX 110-130V AC/DC do NSXm Compact NSX | LV426843 Schneider Electric

Opis i Kluczowe Cechy

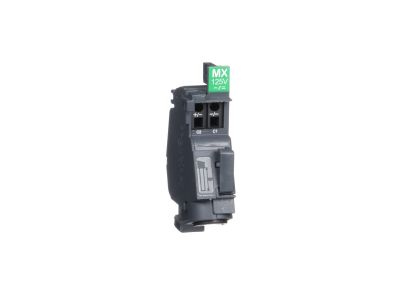

Wyzwalacz wzrostowy MX o symbolu LV426843 przeznaczony jest do współpracy z wyłącznikami serii Compact NSXm oraz Compact NSX. Zasilany napięciem 110–130 V AC/DC, zapewnia niezawodne zdalne wyzwalanie w sytuacjach awaryjnych. Kompaktowa budowa ułatwia montaż boczny w rozdzielnicy, nie zwiększając znacząco gabarytów zestawu.

• Napięcie zasilania 110–130 V AC/DC: uniwersalne napięcie umożliwia stosowanie zarówno w obwodach prądu przemiennego, jak i stałego – wysoka elastyczność projektowa.
• Kompatybilność z Compact NSXm i Compact NSX: dedykowane akcesorium gwarantuje łatwą integrację mechaniczną i elektryczną bez modyfikacji wyłącznika.
• Wyzwalanie wzrostowe (MX): zadziałanie następuje po podaniu napięcia na cewkę – idealne do realizacji funkcji wyłączania awaryjnego, zatrzymania awaryjnego lub rozłączania przy zaniku fazy.
• Zdalne sterowanie: umożliwia odłączenie obciążenia z panelu operatorskiego lub systemu automatyki bez konieczności fizycznej obecności przy wyłączniku.
• Niezawodność w warunkach przemysłowych: konstrukcja odporna na wstrząsy i drgania – przystosowana do pracy w rozdzielnicach obiektów przemysłowych i komercyjnych.

Zgodność z Normami

Wyzwalacz spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jego konstrukcja i parametry są zgodne z wymogami dla aparatury łączeniowej niskiego napięcia w zakresie kompatybilności elektromagnetycznej i bezpieczeństwa użytkowania.

Zastosowanie

Wyzwalacz wzrostowy MX jest przeznaczony do stosowania w instalacjach wymagających zdalnego lub automatycznego odłączania zasilania w przypadku zagrożenia lub awarii. Sprawdza się w systemach sterowania bezpieczeństwem oraz automatyce budynkowej.

• Realizacja funkcji wyłącznika awaryjnego (stop awaryjny) w maszynach i ciągach produkcyjnych.
• Zdalne wyzwalanie w systemach przeciwpożarowych (oddymianie, odcięcie zasilania stref zagrożonych).
• Integracja z systemami PLC lub przekaźnikami – automatyczne odłączenie obciążenia po sygnale z czujników lub paneli operatorskich.
• Tworzenie układów bezpieczeństwa w instalacjach budynków użyteczności publicznej (szkoły, biura, szpitale) wymagających centralnego rozłączania.

Wskazówki Montażowe

Montaż wyzwalacza MX musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania oraz odłącz wyłącznik od obwodów. Wyzwalacz montuje się bocznie do wyłącznika Compact NSXm/NSX zgodnie z instrukcją producenta. Należy stosować przewody o przekroju dostosowanym do prądu obciążenia (zwykle 0,75–2,5 mm²) oraz dokręcić zaciski momentem podanym w dokumentacji technicznej. Po zakończeniu instalacji sprawdź poprawność działania poprzez podanie napięcia na cewkę (bez obciążenia głównego wyłącznika).

FAQ

• Jakie napięcie zasilania wymaga wyzwalacz MX? Wyzwalacz jest przystosowany do napięcia 110–130 V zarówno prądu przemiennego (AC), jak i stałego (DC). Zasilanie musi być doprowadzone do zacisków cewki zgodnie ze schematem producenta.
• Z jakimi wyłącznikami współpracuje ten model? Wyzwalacz LV426843 jest dedykowany do serii Compact NSXm oraz Compact NSX (wszystkie rozmiary). Nie jest kompatybilny z innymi seriami wyłączników bez adaptera mechanicznego.
• Czy wyzwalacz MX wymaga osobnego zabezpieczenia? Zgodnie z zaleceniami producenta, obwód zasilania cewki powinien być zabezpieczony odpowiednim bezpiecznikiem (np. 2 A) lub wyłącznikiem nadprądowym, aby uniknąć uszkodzenia w przypadku zwarcia. Więcej szczegółów znajduje się w dokumentacji technicznej produktu.
