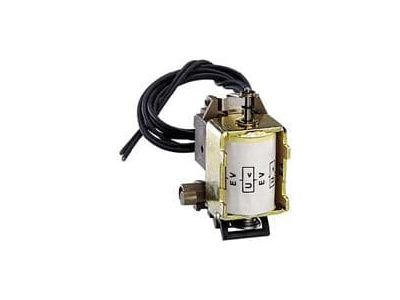

Wyzwalacz wzrostowy DPX 400 V AC/DC | 026168 Legrand

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy DPX 400 V AC/DC (symbol 026168) to akcesorium pomocnicze dedykowane do wyłączników serii DPX, służące do zabezpieczania obwodów przed skutkami przepięć. Jego napięcie cewki wynosi 400 V prądu przemiennego i stałego, co umożliwia pracę w instalacjach jednofazowych oraz trójfazowych. Pobór mocy na poziomie 300 VA (AC 50 Hz) / 300 W (DC) zapewnia niskie obciążenie układu sterowania. Wykonanie modułowe przystosowane jest do montażu na szynie DIN.

• Napięcie cewki 400 V AC/DC: uniwersalne zasilanie pozwala na stosowanie w sieciach zarówno prądu przemiennego, jak i stałego, bez konieczności stosowania dodatkowych przetwornic.
• Pobór mocy 300 VA (AC) / 300 W (DC): niskie zapotrzebowanie na energię nie obciąża nadmiernie obwodów sterowniczych i ogranicza straty cieplne w rozdzielnicy.
• Dedykowany do serii DPX: bezproblemowa integracja z wyłącznikami tej rodziny – montaż odbywa się bezpośrednio w module wyłącznika.
• Konstrukcja modułowa: szybki montaż na szynie TH35 (DIN) w standardowej rozdzielnicy, co skraca czas instalacji.
• Zabezpieczenie przed przepięciami: wyzwalacz reaguje na wzrost napięcia powyżej wartości dopuszczalnej, odłączając obwód i chroniąc odbiorniki przed uszkodzeniem.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Przeznaczony jest do montażu w rozdzielnicach zgodnie z zaleceniami producenta. Dla uzyskania szczegółowych informacji o zgodności z konkretnymi normami należy odwołać się do dokumentacji technicznej dołączonej do wyrobu.

Zastosowanie

Wyzwalacz wzrostowy DPX znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne odłączanie obwodu w przypadku wykrycia niebezpiecznego wzrostu napięcia. Stosuje się go głównie w instalacjach przemysłowych i komercyjnych, w których ochrona przed przepięciami jest kluczowa.

• Zabezpieczenie silników, transformatorów i innych urządzeń wrażliwych na przepięcia w sieciach trójfazowych.
• Współpraca z wyłącznikami serii DPX w rozdzielnicach głównych i podrozdzielnicach.
• Instalacje automatyki budynkowej – nadzór nad napięciem zasilania w systemach sterowania oświetleniem, klimatyzacją itp.
• Systemy zasilania awaryjnego (UPS) – monitorowanie napięcia i odłączanie obwodu w przypadku przekroczenia dopuszczalnego poziomu.

Wskazówki Montażowe

Montaż wyzwalacza wzrostowego DPX może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy, zgodnie z instrukcją producenta. Przekrój przewodów przyłączeniowych należy dobrać do spodziewanego obciążenia oraz wymogów norm. Moment dokręcania śrub zacisków stosuj zgodnie z wartościami podanymi w dokumentacji technicznej – zbyt mocne dokręcenie może uszkodzić obudowę, a zbyt słabe grozić zwarciem lub poluzowaniem połączenia. Po montażu sprawdź poprawność podłączeń oraz działanie wyzwalacza przed przywróceniem napięcia.

FAQ

• Jakie jest napięcie cewki wyzwalacza? Napięcie cewki wynosi 400 V AC/DC. Dzięki temu może być zasilany zarówno z sieci prądu przemiennego, jak i stałego.
• Jaki jest pobór mocy wyzwalacza? Pobór mocy wynosi 300 VA przy zasilaniu prądem przemiennym 50 Hz oraz 300 W przy zasilaniu prądem stałym. Jest to wartość niska, co minimalizuje obciążenie obwodów sterowniczych.
• Z jakimi wyłącznikami współpracuje ten wyzwalacz? Wyzwalacz wzrostowy DPX jest dedykowany do wyłączników serii DPX tego samego producenta. Montuje się go bezpośrednio w module wyłącznika, tworząc zintegrowany system zabezpieczeń.
