Wyzwalacz wzrostowy do wyłączników mocy DPX3 24V AC/DC | 421013 Legrand

Opis i Kluczowe Cechy

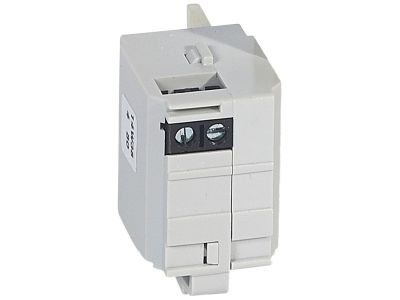

Wyzwalacz wzrostowy o indeksie 421013 przeznaczony do wyłączników mocy serii DPX3 (modele 160 i 250). Urządzenie zasilane napięciem 24 V AC/DC umożliwia zdalne wyłączanie wyłącznika głównego w systemach automatyki budynkowej i instalacjach przemysłowych. Montowane wewnątrz wyłącznika, nie zwiększa jego wymiarów zewnętrznych.

• Napięcie zasilania 24 V AC/DC: uniwersalne zasilanie zarówno z obwodów prądu przemiennego, jak i stałego – upraszcza integrację w różnych systemach sterowania.
• Przeznaczony do wyłączników DPX3 160 i 250: gotowe akcesorium dedykowane do konkretnych modeli, zapewniające pewne mocowanie i niezawodne działanie.
• Funkcja wyzwalacza wzrostowego: zadziałanie po podaniu napięcia – umożliwia zdalne wyłączenie obwodu głównego sygnałem z przycisku, sterownika PLC lub systemu BMS.
• Montaż wewnętrzny: instalacja wewnątrz obudowy wyłącznika nie zwiększa zapotrzebowania na miejsce w rozdzielnicy.
• Bezpieczne odłączenie obciążenia: wyzwalacz przerywa obwód główny w kontrolowany sposób – kluczowe w systemach bezpieczeństwa i awaryjnego zatrzymania.

Zgodność z Normami

Wyzwalacz wzrostowy jest elementem wyposażenia pomocniczego wyłączników mocy DPX3, które spełniają wymagania europejskich norm dotyczących aparatury rozdzielczej i sterowniczej. Urządzenie posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Wyzwalacz wzrostowy 421013 stosuje się wszędzie tam, gdzie konieczne jest zdalne wyłączenie wyłącznika mocy. Sprawdza się zarówno w automatyce budynkowej, jak i w instalacjach przemysłowych.

• Zdalne wyłączanie awaryjne – odcięcie zasilania sygnałem z przycisku STOP lub systemu ppoż.
• Sterowanie z PLC lub systemu BMS – automatyzacja wyłączania obwodów w harmonogramach czasowych.
• Integracja z systemami bezpieczeństwa – np. wyłączenie maszyny po zadziałaniu czujnika.
• Zdalne resetowanie wyłącznika po zadziałaniu zabezpieczeń (w połączeniu z wyzwalaczem podnapięciowym).

Wskazówki Montażowe

Montaż i podłączenie wyzwalacza wzrostowego mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od wyłącznika głównego. Urządzenie instaluje się wewnątrz wyłącznika zgodnie z instrukcją producenta. Należy stosować przewody o przekroju dostosowanym do prądu cewki wyzwalacza (zgodnie z dokumentacją techniczną wyłącznika). Dokręcanie śrub mocujących z momentem określonym w karcie katalogowej wyłącznika. Nie wolno stosować wyzwalacza w atmosferze wybuchowej bez dodatkowych zabezpieczeń.

FAQ

• Czy wyzwalacz wymaga napięcia stałego czy przemiennego? Działa zarówno przy napięciu stałym (DC = 24 V), jak i przemiennym (AC ~ 24 V). To uniwersalne rozwiązanie ułatwiające zasilanie z istniejących źródeł.
• Jaki jest stopień ochrony wyzwalacza? Wyzwalacz montowany jest wewnątrz obudowy wyłącznika DPX3, dlatego jego własny stopień ochrony IP nie jest definiowany – o szczelności decyduje obudowa wyłącznika (typowo IP20 w rozdzielnicy, wyższy w wersjach hermetycznych).
• Czy można go zastosować do innych wyłączników niż DPX3? Wyzwalacz 421013 jest dedykowany do wyłączników mocy DPX3 160 i 250. Nie ma mechanicznej ani elektrycznej kompatybilności z innymi seriami, dlatego należy stosować wyłącznie w zalecanych modelach.
