Wyzwalacz wzrostowy do MCB, RCCB, RCBO 12-24VDC / 24-48VAC | MZ204 Hager

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy MZ204 przeznaczony jest do zdalnego wyłączania wyłączników nadprądowych (MCB), różnicowoprądowych (RCCB) oraz hybrydowych (RCBO). Działa poprzez podanie napięcia na zaciski cewki, co zapewnia wygodne sterowanie bez konieczności bezpośredniego dostępu do aparatu. Napięcie zasilania cewki wynosi 12–24 V DC lub 24–48 V AC, co umożliwia stosowanie w różnych instalacjach sterowniczych.

• Napięcie cewki 12–24 V DC / 24–48 V AC: uniwersalny zakres zasilania – dopasujesz wyzwalacz do napięcia występującego w systemie automatyki.
• Kompatybilność z MCB, RCCB, RCBO: jeden model obsługuje trzy typy wyłączników, co upraszcza magazynowanie i montaż.
• Zdalne wyzwalanie przez podanie napięcia: umożliwia zdalne odcięcie obwodu w sytuacjach awaryjnych lub w ramach nadzoru.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyzwalacz wzrostowy MZ204 sprawdza się wszędzie tam, gdzie konieczne jest zdalne wyłączenie zabezpieczeń. Szczególnie polecany jest do systemów automatyki budynkowej i przemysłowej.

• Zdalne wyłączanie obwodów oświetleniowych lub gniazd w budynku inteligentnym.
• Sterowanie awaryjnym wyłączeniem urządzeń technologicznych w liniach produkcyjnych.
• Integracja z systemami PLC – sygnał napięciowy z wyjścia cyfrowego uruchamia wyzwalacz.
• Współpraca z przyciskami/przełącznikami zdalnego wyzwalania w rozdzielnicach.

Wskazówki Montażowe

Montaż wyzwalacza MZ204 powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV). Przed przystąpieniem do prac bezwzględnie odłącz napięcie w rozdzielnicy. Urządzenie mocuje się na szynie TH35 (DIN) w standardowej obudowie modułowej. Moment dokręcania zacisków oraz przekrój przewodów należy dobrać zgodnie z dokumentacją techniczną producenta oraz obowiązującymi normami (PN-IEC). Pamiętaj o zastosowaniu odpowiedniej ochrony przeciwporażeniowej.

FAQ

• Jakie napięcie zasilania jest wymagane dla wyzwalacza MZ204? Wyzwalacz działa przy napięciu cewki 12–24 V DC lub 24–48 V AC. Należy dobrać źródło napięcia do wartości zadeklarowanej na tabliczce znamionowej.
• Do jakich wyłączników pasuje ten model? MZ204 jest dedykowany do wyłączników nadprądowych (MCB), różnicowoprądowych (RCCB) oraz hybrydowych (RCBO) wyposażonych w odpowiednie gniazdo współpracy. Sprawdź listę kompatybilnych aparatów w karcie katalogowej.

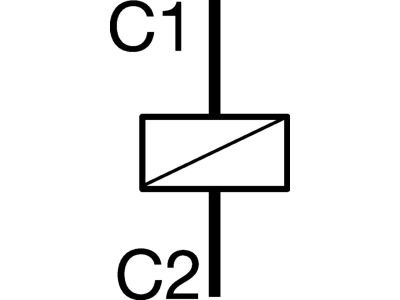

• Jak działa wyzwalacz wzrostowy? Po podaniu napięcia na zaciski cewki następuje natychmiastowe wyzwolenie mechanizmu, co powoduje rozłączenie styków głównego wyłącznika. Brak napięcia na cewce nie powoduje samoczynnego załączenia – urządzenie pozostaje w stanie wyłączenia do momentu ręcznego uzbrojenia.
