Wyzwalacz wzrostowy do DPX, napięcie cewki 230V AC/DC 422242 | 026167 Legrand

Opis i Kluczowe Cechy

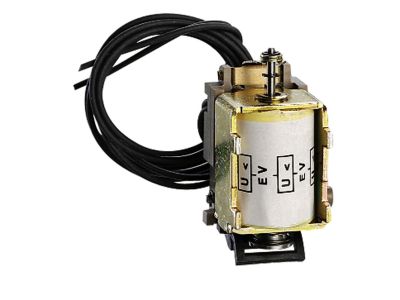

Wyzwalacz wzrostowy o numerze referencyjnym 422242 to zaawansowany element wyposażenia pomocniczego, zaprojektowany przez renomowanego producenta aparatury modułowej i przemysłowej – firmę Legrand. Urządzenie to służy do zdalnego, bezzwłocznego wyłączania aparatów z serii DPX, DPX-IS oraz DPX-I. Mechanizm działania opiera się na podaniu impulsu napięciowego na cewkę wyzwalacza, co skutkuje natychmiastowym zwolnieniem blokady mechanicznej wyłącznika i przerwaniem obwodu głównego.

• Uniwersalne napięcie sterujące: Cewka wyzwalacza została przystosowana do pracy z napięciem znamionowym 230 V zarówno dla prądu przemiennego (AC 50 Hz), jak i stałego (DC), co znacząco ułatwia projektowanie układów sterowania.
• Wysoka moc pobudzenia: Pobór mocy w momencie zadziałania wynosi 300 VA dla AC oraz 300 W dla DC, co gwarantuje pewność zadziałania mechanizmu nawet w trudnych warunkach eksploatacyjnych.
• Kompatybilność systemowa: Produkt jest w pełni zintegrowany z rodziną wyłączników kompaktowych DPX, zapewniając idealne dopasowanie mechaniczne i elektryczne.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektroenergetycznej. Wyzwalacz spełnia wymagania dyrektyw unijnych dotyczących aparatury niskiego napięcia, co potwierdza jego niezawodność w instalacjach przemysłowych. Zastosowane materiały izolacyjne oraz precyzja wykonania cewki gwarantują długotrwałą pracę bez ryzyka awarii, co jest kluczowe dla systemów bezpieczeństwa i ochrony mienia.

Zastosowanie

Wyzwalacz wzrostowy 230V AC/DC znajduje szerokie zastosowanie w profesjonalnych rozdzielnicach elektrycznych, gdzie wymagane jest zdalne zarządzanie stanem pracy wyłączników mocy. Jest to kluczowy element w systemach:

• Przeciwpożarowych wyłączników prądu: Umożliwia zdalne odcięcie zasilania obiektu przez służby ratownicze lub systemy automatyki pożarowej.
• Automatyki budynkowej i przemysłowej: Pozwala na integrację wyłączników DPX ze sterownikami PLC oraz systemami BMS (Building Management System).
• Układach bezpieczeństwa maszynowego: Służy do awaryjnego zatrzymania procesów technologicznych poprzez fizyczne rozłączenie zasilania głównego.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy upewnić się, że zasilanie obwodu głównego oraz sterowniczego jest odłączone. Wyzwalacz montuje się wewnątrz dedykowanej komory w wyłączniku DPX, DPX-IS lub DPX-I. Należy zwrócić szczególną uwagę na prawidłowe ułożenie przewodów sterujących, aby nie kolidowały one z mechanizmem napędowym wyłącznika. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu pobudzenia, oraz dbałość o właściwy moment dokręcania zacisków, co zapobiega przegrzewaniu się styków.

FAQ

• Czy wyzwalacz może pracować pod napięciem ciągłym? Wyzwalacze wzrostowe są projektowane do pracy impulsowej. Podanie napięcia na cewkę powoduje wyłączenie aparatu, po czym napięcie powinno zostać odłączone (często realizowane przez styk pomocniczy wyłącznika).
• Czy ten model pasuje do wszystkich wyłączników DPX? Wyzwalacz jest kompatybilny z seriami DPX, DPX-IS oraz DPX-I. Przed montażem należy zweryfikować wielkość gabarytową wyłącznika zgodnie z dokumentacją techniczną Legrand.
• Jakie jest napięcie znamionowe cewki? Urządzenie pracuje przy napięciu 230 V AC/DC, co czyni je bardzo uniwersalnym rozwiązaniem w typowych instalacjach niskiego napięcia.
