Wyzwalacz podnapięciowy DC 24V, z 6 zaciskami do wyłączników nadmiarowo-prądowych 5SL4 | 5ST3042 Siemens

Alternatywny kod produktu: 5ST3042

Opis i Kluczowe Cechy

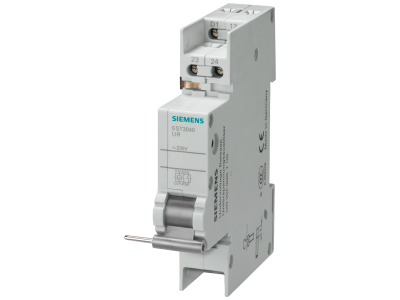

Wyzwalacz podnapięciowy DC 24V Siemens 5ST3042 to komponent dodatkowy przeznaczony do montażu w wyłącznikach nadmiarowo-prądowych i różnicowoprądowych. Wyposażony w 6 zacisków przyłączeniowych, umożliwia bezpieczne odłączenie obwodu w przypadku spadku napięcia zasilania poniżej wartości roboczej. Kompatybilny z popularnymi seriami aparatury Siemens, stanowi uniwersalne rozwiązanie dla instalacji wymagających monitorowania napięcia stałego.

• Napięcie sterowania DC 24V: idealne do zastosowań w układach automatyki, sterownikach PLC czy systemach BMS zasilanych napięciem stałym.

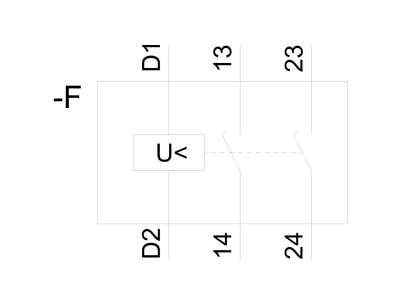

• 6 zacisków przyłączeniowych: ułatwia okablowanie i pozwala na elastyczną konfigurację obwodów sterowania.
• Kompatybilność z seriami 5SL4, 5SY, 5SP, 5SU1, 5SV: szeroki zakres współpracy z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi Siemens – jedno urządzenie do wielu zastosowań.
• Funkcja wyzwalacza podnapięciowego: zabezpiecza urządzenia odbiorcze przed samoczynnym załączeniem po powrocie napięcia oraz chroni przed pracą przy zbyt niskim napięciu.
• Prosta technika montażu i przyłączeń: konstrukcja przystosowana do szybkiej integracji z wyłącznikami, skraca czas instalacji.

Zgodność z Normami

Urządzenie zaprojektowano zgodnie z wymogami odpowiednich dyrektyw Unii Europejskiej i posiada oznaczenie CE. Kompatybilność z wyłącznikami nadmiarowo-prądowymi i różnicowoprądowymi Siemens gwarantuje prawidłowe działanie w instalacjach niskiego napięcia. Szczegółowe informacje dotyczące norm dostępne są w dokumentacji technicznej produktu.

Zastosowanie

Wyzwalacz podnapięciowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest monitorowanie stanu napięcia i awaryjne wyłączenie obwodu. Sprawdza się w instalacjach przemysłowych, komercyjnych i mieszkaniowych, w których kluczowe jest bezpieczeństwo urządzeń i personelu.

• Ochrona silników, napędów i innych odbiorników przed niekontrolowanym załączaniem po zaniku napięcia.
• Element układów awaryjnego wyłączania w rozdzielnicach sterowniczych i szafach automatyki.
• Integracja z systemami zarządzania budynkiem (BMS) do nadzoru napięcia obwodów sterowania.
• Zabezpieczenie obwodów z wyłącznikami nadmiarowo-prądowymi serii 5SL4, 5SY, 5SP, 5SU1 oraz różnicowoprądowymi 5SV.

Wskazówki Montażowe

Montaż wyzwalacza oraz wszelkie prace przyłączeniowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przewodów należy dobrać do prądu obwodu sterowania. Zaciski dokręcać momentem zgodnym z instrukcją Siemens – opublikowanym w karcie katalogowej. W przypadku wyłącznika 5SU1 wymagane jest zastosowanie dodatkowego złącza 5ST3805-1.

FAQ

• Czy wyzwalacz 5ST3042 pasuje do wszystkich wyłączników nadmiarowo-prądowych Siemens? Jest przeznaczony do serii 5SL4, 5SY, 5SP RCBO 5SU1 oraz różnicowoprądowych 5SV. W przypadku wyłącznika 5SU1 konieczne jest dodatkowe złącze 5ST3805-1. Dla pozostałych serii montaż odbywa się bezpośrednio.
• Jakie napięcie sterowania jest wymagane? Wyzwalacz zaprojektowano wyłącznie dla napięcia stałego DC 24 V. Nie należy stosować go w obwodach napięcia przemiennego.
• Czy wyzwalacz można zamontować samodzielnie? Montaż powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia SEP. Przed pracą należy odłączyć napięcie i postępować zgodnie z instrukcją producenta.
