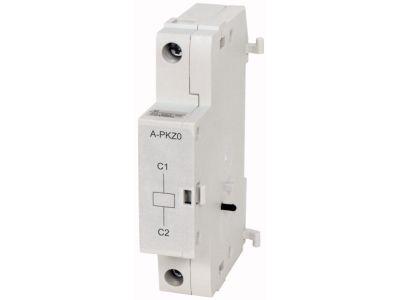

Wyzwalacz wzrostowy A-PKZ0(110VDC) PKZ | 073203 Eaton

Alternatywny kod produktu: A-PKZ0(110VDC)

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy A-PKZ0 (symbol 073203) przeznaczony do współpracy z wyłącznikami nadprądowymi serii PKZ0 / PKZM0. Napięcie wyzwalania 110 V DC umożliwia szybkie odłączenie obwodu w przypadku przekroczenia dopuszczalnego poziomu napięcia, chroniąc podłączone odbiorniki przed uszkodzeniem. Wyposażony w zaciski śrubowe ułatwiające pewne i trwałe połączenie przewodów.

• Napięcie wyzwalania 110 V DC: precyzyjne działanie przy wzroście napięcia stałego, zapewniające skuteczną ochronę instalacji przed przepięciami.
• Przeznaczony do wyłączników serii PKZ0 / PKZM0: idealne dopasowanie do popularnej rodziny wyłączników nadprądowych, gwarantujące kompatybilność mechaniczną i elektryczną.
• Zaciski śrubowe: bezpieczne i łatwe w montażu połączenie przewodów, odporne na wibracje.
• Kompaktowa obudowa modułowa: oszczędność miejsca w rozdzielnicy (szczegółowa szerokość modułu – patrz karta katalogowa).

Zgodność z Normami

Produkt spełnia wymagania europejskich dyrektyw dotyczących kompatybilności elektromagnetycznej i niskiego napięcia. Posiada oznaczenie CE. Dokładne numery norm należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Wyzwalacz wzrostowy stosuje się w obwodach, gdzie konieczna jest ochrona przed skutkami nadmiernego wzrostu napięcia. Jego zadaniem jest wyłączenie zasilania poprzez zadziałanie współpracującego wyłącznika nadprądowego.

• Ochrona obwodów sterowania i zasilania w szafach rozdzielczych przed przepięciami pochodzącymi z sieci lub awarii.
• Element zabezpieczający w automatyce budynkowej i przemysłowej, gdzie stabilne napięcie jest kluczowe dla działania elektroniki.
• Współpraca z wyłącznikami PKZ0 w instalacjach wymagających szybkiego odcięcia napięcia stałego (np. sterowanie stycznikami, PLC).
• Stosowany w systemach zasilania awaryjnego oraz obwodach oświetlenia awaryjnego (tam gdzie przewidziano 110 V DC).

Wskazówki Montażowe

Montaż i podłączenie wyzwalacza może być wykonywane wyłącznie przez personel posiadający odpowiednie uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przekrój przewodów dobrać zgodnie z obciążalnością prądową i danymi producenta. Zaciski śrubowe dokręcać momentem podanym w dokumentacji technicznej.

FAQ

• Jakie jest napięcie sterowania wyzwalacza? Napięcie wyzwalania wynosi 110 V DC.
• Do jakich wyłączników pasuje ten wyzwalacz? Przeznaczony jest do wyłączników nadprądowych serii PKZ0 oraz PKZM0 (rozmiar 0).
• Czy wyzwalacz może być stosowany w obwodach prądu przemiennego? Nie – jest zaprojektowany wyłącznie dla napięcia stałego 110 V DC. Stosowanie go w obwodach AC może spowodować nieprawidłowe działanie lub uszkodzenie.
