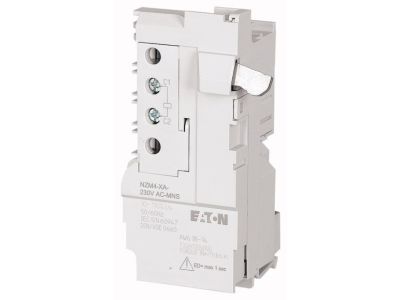

Wyzwalacz wzrostowy, 230VAC, NZM4 NZM4-XA-230AC-MNS | 274138 Eaton

Alternatywny kod produktu: NZM4-XA-230AC-MNS

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy 230 V AC NZM4-XA-230AC-MNS (symbol 274138) to akcesorium do wyłączników serii NZM4, umożliwiające zdalne wyłączanie obwodu w przypadku zaniku lub przekroczenia napięcia sterowania. Napięcie sterowania 230 V AC pozwala na bezpośrednie podłączenie do standardowej instalacji, a zakres działania 10–110% Us gwarantuje niezawodne zadziałanie nawet przy odchyleniach napięcia sieciowego. Maksymalny czas załączenia wynosi 1 s, co zapewnia szybką reakcję w sytuacjach awaryjnych.

• Napięcie sterowania 230 V AC: Umożliwia bezpośrednie podłączenie do typowej instalacji elektrycznej bez konieczności stosowania dodatkowych transformatorów.
• Zakres działania 10–110% Us: Gwarantuje pewne zadziałanie wyzwalacza nawet przy znacznych odchyleniach napięcia w sieci, zwiększając niezawodność systemu.
• Maksymalny czas załączenia 1 s: Szybka reakcja na stany niepożądane, minimalizująca ryzyko uszkodzenia odbiorników lub zagrożenie dla personelu.
• Pomocniczy styk zwierny przyspieszony (ok. 90 ms): Pozwala na sygnalizację stanu załączenia wyzwalacza, ułatwiając diagnostykę i sterowanie.
• Kompatybilność z NZM4(-4) oraz N(N/O)4(-4): Elastyczność w doborze do różnych konfiguracji rozdzielnic przemysłowych i budynkowych.
• Praca przerywana dzięki szeregowemu połączeniu styku zwiernego M22-(C)K10: Zapobiega ciągłemu zasilaniu wyzwalacza, wydłużając jego żywotność.

Zgodność z Normami

Produkt przeznaczony do współpracy z wyłącznikami serii NZM, zaprojektowany zgodnie z wymaganiami norm europejskich i posiada certyfikat CE. Nie posiada zatwierdzenia UL/CSA – należy uwzględnić to przy doborze do instalacji w regionach wymagających tych certyfikatów.

Zastosowanie

Wyzwalacz wzrostowy stosuje się do zdalnego wyłączania obwodu w przypadku przekroczenia lub zaniku napięcia. Znajduje zastosowanie w automatyce budynkowej, systemach bezpieczeństwa oraz instalacjach przemysłowych.

• Zdalne wyłączanie wyłącznika NZM w systemach sterowania oświetleniem i wentylacją.
• Impulsowe wyłączanie w układach przeciwpożarowych i awaryjnego odcięcia zasilania.
• Współpraca z przekaźnikami i sterownikami PLC do zdalnego odłączania odbiorników.
• Instalacje wymagające szybkiej reakcji na przekroczenie napięcia – np. w zasilaczach UPS lub agregatach prądotwórczych.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie instaluje się w wyłączniku NZM4 zgodnie z dokumentacją producenta. Należy zwrócić uwagę, aby nie montować go równocześnie z pomocniczym stykiem zwiernym przyspieszonym NZM...-XHIV... lub wyzwalaczem podnapięciowym NZM...-XU.... Szeregowe połączenie styku zwiernego M22-(C)K10 jest wymagane do zapewnienia pracy przerywanej. Przekrój przewodów i moment dokręcania należy dobrać zgodnie z instrukcją montażu.

FAQ

• Jaki jest zakres napięcia zadziałania wyzwalacza? Zakres działania wynosi 10–110% napięcia znamionowego sterowania 230 V AC.
• Czy wyzwalacz ma wbudowane podświetlenie? Nie, wyzwalacz nie posiada podświetlenia. Wyposażony jest natomiast w pomocniczy styk zwierny przyspieszony (ok. 90 ms) do sygnalizacji stanu załączenia.
• Z jakimi wyłącznikami można stosować ten wyzwalacz? Przeznaczony jest do wyłączników NZM4(-4) oraz N(N/O)4(-4). Nie można go instalować równocześnie z wyzwalaczem podnapięciowym NZM...-XU... lub pomocniczym stykiem zwiernym przyspieszonym NZM...-XHIV... – szczegółowe informacje znajdują się w dokumentacji producenta.
