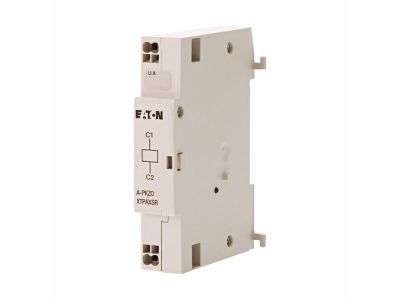

Wyzwalacz wzrostowy, 230VAC A-PKZ0(230V50HZ)-PI | 199339 Eaton

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy EATON o numerze katalogowym 199339 to zaawansowany komponent automatyki przemysłowej, zaprojektowany do zdalnego wyłączania wyłączników silnikowych. Urządzenie pracuje przy napięciu znamionowym 230V AC (50Hz), co czyni je kompatybilnym ze standardowymi sieciami zasilającymi w instalacjach przemysłowych i komercyjnych. Kluczową innowacją w tym modelu jest zastosowanie technologii zacisków sprężynowych typu Push-In. Pozwala ona na beznarzędziowe i błyskawiczne podłączenie przewodów, co znacząco skraca czas prefabrykacji rozdzielnic oraz eliminuje ryzyko poluzowania się połączenia pod wpływem drgań, co jest częstym problemem w tradycyjnych zaciskach śrubowych.

• Kompatybilność: Urządzenie jest w pełni zintegrowane z seriami PKZM0, PKZM4, PKZM0-T, PKM0, PKZM01 oraz elektronicznymi wyłącznikami PKE.
• Technologia Push-In: Zapewnia stały docisk przewodu, zwiększając bezpieczeństwo eksploatacji i odporność na wstrząsy.
• Modułowość: Wyzwalacz umożliwia jednoczesne stosowanie z modułami wyłączników pomocniczych, takimi jak NHI...-PKZ0(-PI), AGM2-...-PKZ0-PI czy NHI-E-...-PI.
• Niezawodność: Precyzyjny mechanizm wyzwalający gwarantuje natychmiastową reakcję na sygnał sterujący, co jest kluczowe w systemach bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskonapięciowej. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do pracy w ciężkich warunkach przemysłowych. Posiada certyfikację CE oraz znaki jakości uznawane na całym świecie, co gwarantuje wysoką trwałość mechaniczną i elektryczną. Stopień ochrony oraz izolacja są dostosowane do standardów wymaganych w nowoczesnych systemach rozdziału energii.

Zastosowanie

Wyzwalacz wzrostowy A-PKZ0(230V50HZ)-PI znajduje szerokie zastosowanie w układach sterowania i zabezpieczeń silników elektrycznych. Jest niezbędnym elementem w systemach, gdzie wymagane jest zdalne wyłączenie napędu w sytuacjach awaryjnych lub w ramach procesów technologicznych. Idealnie sprawdza się w:

• Układach bezpieczeństwa maszyn (E-Stop) realizowanych poprzez zdalne rozłączenie zasilania.
• Systemach automatyki budynkowej do centralnego wyłączania grup odbiorników.
• Rozdzielnicach przemysłowych, gdzie ograniczona przestrzeń wymaga kompaktowych i szybkich w montażu rozwiązań.
• Instalacjach narażonych na wibracje, dzięki zastosowaniu stabilnych zacisków sprężynowych.

Wskazówki Montażowe

Montaż wyzwalacza odbywa się po prawej stronie wyłącznika silnikowego. Dzięki modułowej konstrukcji, zatrzaśnięcie elementu na obudowie aparatu podstawowego jest intuicyjne i nie wymaga specjalistycznych narzędzi. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Podłączenie przewodów: W przypadku technologii Push-In, druty lub linki z tulejkami należy po prostu wsunąć w otwór zaciskowy do momentu wyczucia oporu.
• Napięcie sterujące: Należy upewnić się, że napięcie podawane na cewkę wyzwalacza jest zgodne z wartością znamionową 230V AC, aby uniknąć uszkodzenia elementu.
• Integracja z akcesoriami: Wyzwalacz można łączyć z wyłącznikami pomocniczymi montowanymi z przodu lub z boku, zachowując odpowiednią kolejność montażu wskazaną w dokumentacji technicznej EATON.

FAQ

1. Czy wyzwalacz A-PKZ0-PI może być stosowany ze starymi wersjami wyłączników PKZM0?
Tak, wyzwalacz jest kompatybilny z serią PKZM0, jednak zaleca się sprawdzenie, czy dany model wyłącznika posiada odpowiednie gniazda montażowe dla akcesoriów bocznych.

2. Czym różni się zacisk Push-In od standardowego zacisku śrubowego?
Zacisk Push-In nie wymaga dokręcania śrub. Przewód jest trzymany przez sprężynę, co eliminuje konieczność okresowej kontroli momentu dokręcania i przyspiesza montaż o około 50%.

3. Czy wyzwalacz może pracować w trybie ciągłym?
Wyzwalacze wzrostowe są projektowane do pracy impulsowej. Podanie napięcia na cewkę powoduje wyzwolenie mechanizmu, po czym obwód cewki powinien zostać przerwany przez styk pomocniczy wyłącznika, aby zapobiec przegrzaniu.
