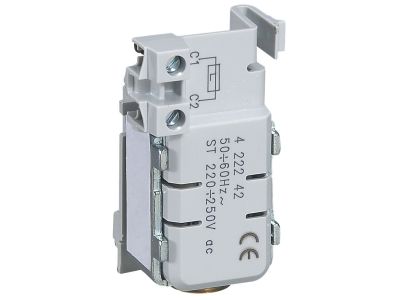

Wyzwalacz wzrostowy 230V AC/DC do wyłączników mocy DPX3 630-1600 | 422242 Legrand

Opis i Kluczowe Cechy

Wyzwalacz wzrostowy o numerze katalogowym 422242 to zaawansowane akcesorium sterujące dedykowane do współpracy z wyłącznikami mocy serii DPX3 oraz rozłącznikami DPX3-I o prądach znamionowych od 630 A do 1600 A. Urządzenie to pełni kluczową rolę w systemach automatyki budynkowej i przemysłowej, umożliwiając zdalne, bezzwłoczne wyłączenie aparatu głównego po podaniu napięcia sterującego na cewkę wyzwalacza. Konstrukcja została zoptymalizowana pod kątem niezawodności w trudnych warunkach eksploatacyjnych.

• Uniwersalne napięcie sterowania: Cewka wyzwalacza przystosowana jest do pracy z napięciem 230 V zarówno w obwodach prądu przemiennego (AC 50/60 Hz), jak i prądu stałego (DC), co znacząco ułatwia projektowanie układów sterowania.
• Wysoka moc pobudzenia: Pobór mocy na poziomie 300 VA dla AC oraz 300 W dla DC gwarantuje pewne i szybkie zadziałanie mechanizmu wyzwalającego, nawet przy dużych gabarytach aparatów serii DPX3.
• Kompatybilność systemowa: Produkt jest w pełni zintegrowany z rodziną aparatury modułowej i kompaktowej marki Legrand, co zapewnia bezproblemowy montaż mechaniczny i elektryczny.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa dotyczącymi aparatury niskiego napięcia. Wyzwalacz spełnia wymagania dyrektyw unijnych w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania. Jako oryginalne akcesorium marki Legrand, element ten przechodzi rygorystyczne testy jakościowe, co potwierdza jego przydatność do pracy w profesjonalnych rozdzielnicach elektrycznych wymagających najwyższego stopnia niezawodności.

Zastosowanie

Wyzwalacz wzrostowy 230V AC/DC znajduje szerokie zastosowanie w sektorze B2B, szczególnie w:

• Systemach bezpieczeństwa: Umożliwia natychmiastowe odłączenie zasilania w sytuacjach awaryjnych, np. poprzez współpracę z przyciskami bezpieczeństwa (E-Stop).
• Automatyce przemysłowej: Pozwala na zdalne zarządzanie stanem wyłączników mocy z poziomu sterowników PLC lub systemów nadrzędnych SCADA.
• Rozdzielnicach głównych: Stosowany w obiektach użyteczności publicznej i zakładach produkcyjnych do koordynacji zabezpieczeń i zdalnego zarządzania energią.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy upewnić się, że aparat główny jest odłączony od zasilania. Wyzwalacz montuje się wewnątrz obudowy wyłącznika DPX3 630-1600 w dedykowanym gnieździe dla akcesoriów pomocniczych. Należy zwrócić szczególną uwagę na prawidłowe poprowadzenie przewodów sterujących, aby uniknąć ich przycięcia podczas zamykania obudowy aparatu. Zaleca się stosowanie przewodów o odpowiednim przekroju, zdolnych do przeniesienia chwilowego poboru mocy 300W/VA podczas wzbudzenia cewki.

FAQ

• Czy wyzwalacz może pracować pod stałym napięciem? Nie, wyzwalacz wzrostowy służy do pracy impulsowej. Podanie napięcia powoduje wyłączenie aparatu. Długotrwałe utrzymywanie napięcia na cewce po zadziałaniu wyłącznika nie jest zalecane, chyba że układ sterowania przewiduje odcięcie zasilania przez styki pomocnicze.
• Czy ten model pasuje do mniejszych wyłączników DPX3 160 lub 250? Nie, model 422242 jest dedykowany wyłącznie do większych jednostek z serii DPX3 630-1600. Dla mniejszych aparatów należy dobrać odpowiednie akcesoria dedykowane do ich wielkości gabarytowej.
• Jakie jest opóźnienie zadziałania? Wyzwalacz działa bezzwłocznie, co oznacza, że reakcja mechaniczna następuje natychmiast po pojawieniu się sygnału napięciowego na zaciskach cewki.
