Wyzwalacz wzrostowy 230V AC/DC DA ETIMAT10 230 AC/DC | 002159301 Eti

Opis i Kluczowe Cechy

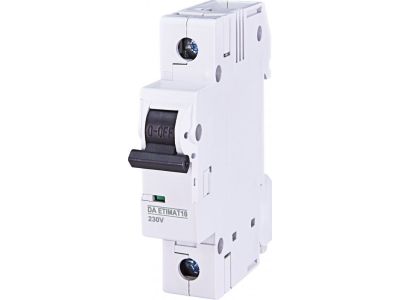

Wyzwalacz wzrostowy DA ETIMAT 10 o numerze katalogowym 2159301 to zaawansowane akcesorium modułowe renomowanej marki ETI, zaprojektowane z myślą o zwiększeniu funkcjonalności systemów zabezpieczeń elektrycznych. Urządzenie pracuje w szerokim zakresie napięć zasilających wynoszącym 230V zarówno dla prądu przemiennego (AC), jak i stałego (DC), co czyni go niezwykle uniwersalnym komponentem w rozdzielnicach niskiego napięcia. Głównym zadaniem wyzwalacza jest wymuszenie zadziałania mechanizmu rozłączającego powiązanego aparatu po podaniu impulsu napięciowego na cewkę urządzenia.

• Szeroka kompatybilność: Wyzwalacz został zaprojektowany do współpracy z wyłącznikami nadprądowymi serii ETIMAT 10, ETIMAT 10 DC, ETIMAT 6, a także ogranicznikami mocy OSP-10 oraz ETIMAT T.
• Wszechstronność zastosowań: Możliwość montażu z rozłącznikami izolacyjnymi serii SV w zakresie prądów znamionowych od 16A do 40A.
• Precyzyjny montaż: Urządzenie montowane jest do bocznej, prawej strony aparatu głównego, co zapewnia stabilne połączenie mechaniczne i niezawodność działania.
• Zdalne sterowanie: Umożliwia zdalne wyłączenie obwodu, co jest kluczowe w systemach bezpieczeństwa i automatyki budynkowej.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej, co gwarantuje bezpieczeństwo użytkowania oraz pełną powtarzalność parametrów technicznych. Wyzwalacz DA ETIMAT 10 spełnia wymagania dyrektyw niskonapięciowych, a jego konstrukcja zapewnia odpowiedni stopień ochrony i izolacji galwanicznej, niezbędny w profesjonalnych instalacjach elektroenergetycznych. Wykorzystanie wysokiej jakości materiałów termoplastycznych zapewnia odporność na wysokie temperatury i trudne warunki pracy.

Zastosowanie

Wyzwalacz wzrostowy DA ETIMAT 10 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezastąpiony w systemach przeciwpożarowych, gdzie wymagane jest zdalne odłączenie zasilania w przypadku wykrycia zagrożenia (np. poprzez przycisk bezpieczeństwa PPOŻ). Dzięki obsłudze napięcia 230V AC/DC, może być łatwo zintegrowany z systemami sterowania PLC, układami automatyki budynkowej (Smart Home) oraz systemami kontroli dostępu. Idealnie sprawdza się w rozdzielnicach głównych i oddziałowych, gdzie konieczna jest szybka reakcja na sygnały zewnętrzne bez konieczności manualnej obsługi wyłącznika.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowanego elektryka przy zachowaniu wszelkich zasad bezpieczeństwa. Urządzenie należy zatrzasnąć na prawej ścianie kompatybilnego aparatu (np. ETIMAT 10), upewniając się, że dźwignie mechaniczne obu urządzeń są odpowiednio sprzężone. Całość zestawu montuje się na standardowej szynie montażowej TH35 (DIN). Podczas podłączania przewodów do zacisków cewki, należy zwrócić uwagę na odpowiedni moment dokręcania śrub, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Po montażu zaleca się przeprowadzenie testu mechanicznego i elektrycznego w celu weryfikacji poprawności wyzwalania.

FAQ

• Czy wyzwalacz DA ETIMAT 10 może pracować z prądem stałym? Tak, urządzenie jest przystosowane do pracy z napięciem 230V zarówno w standardzie AC, jak i DC.
• Z której strony wyłącznika należy zamontować wyzwalacz? Zgodnie ze specyfikacją techniczną, wyzwalacz DA ETIMAT 10 montuje się po prawej stronie aparatu.
• Czy wyzwalacz pasuje do rozłączników SV o prądzie 63A? Nie, producent przewidział współpracę z rozłącznikami SV wyłącznie w zakresie prądów znamionowych od 16A do 40A.
• Czy po zadziałaniu wyzwalacza należy go wymienić? Nie, wyzwalacz jest urządzeniem wielokrotnego użytku. Po usunięciu przyczyny wyzwolenia i zaniku napięcia na cewce, aparat główny można ponownie załączyć ręcznie.
